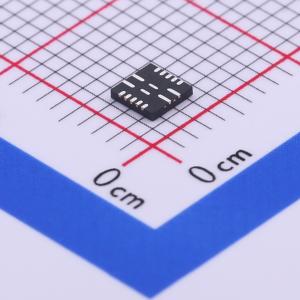

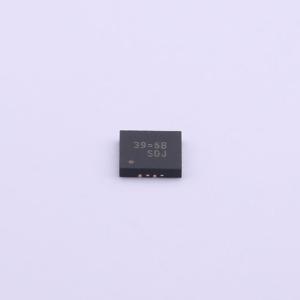

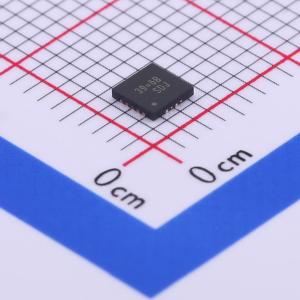

温馨提醒：图片仅供参考，商品以实物为准
RT7291AGQUF
6A 23V 500kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7291A/B是一款6A、23V、500kHz的同步降压转换器,采用先进的恒定导通时间（ACOTTM）控制模式。该器件具有快速瞬态响应、内置MOSFET、5V LDO输出和300kHz时钟输出等功能。适用于笔记本电脑、平板电脑、网络系统、服务器和个人视频录像机等应用。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7291AGQUF
- 商品编号
- C425179
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
参数完善中
商品概述
RT7291A/B是一款采用先进恒定导通时间（ACOT™）模式控制的同步降压转换器。RT7291A/B的主控制环路采用ACOT™模式控制，无需外部补偿器即可实现极快的瞬态响应。RT7291A/B的输入电压范围为5V至23V，提供5V LDO和300kHz时钟以驱动外部电荷泵。RT7291A/B具备过流保护（OCP）、欠压保护（UVP）和过压保护（OVP）功能。该IC还提供1.5ms的内部软启动功能和开漏电源正常指示信号。
商品特性
- 输入电压范围：5V至23V
- 适用于2S电池应用，占空比高达98%
- PWM频率固定为500kHz
- ACOT™模式实现快速瞬态响应
- 集成MOSFET：高端MOSFET导通电阻为31mΩ，低端MOSFET导通电阻为20mΩ
- 支持输出多层陶瓷电容（MLCC）稳定工作
- 内部软启动（典型值1.5ms）
- 内置过压保护/欠压保护/过流保护
- 电源正常指示信号
- 固定300kHz VCLK以支持电荷泵
- PWM和LDO分别有使能引脚
- 热关断功能
应用领域
- 笔记本电脑
- 平板电脑
- 网络系统
- 服务器
- 个人视频录像机
- 平板电视和显示器
- 分布式电源系统
