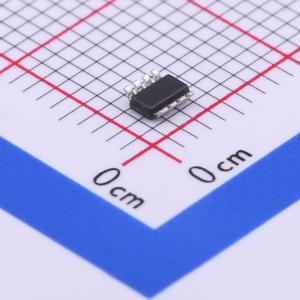

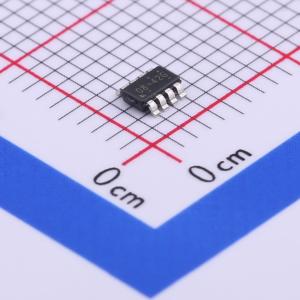

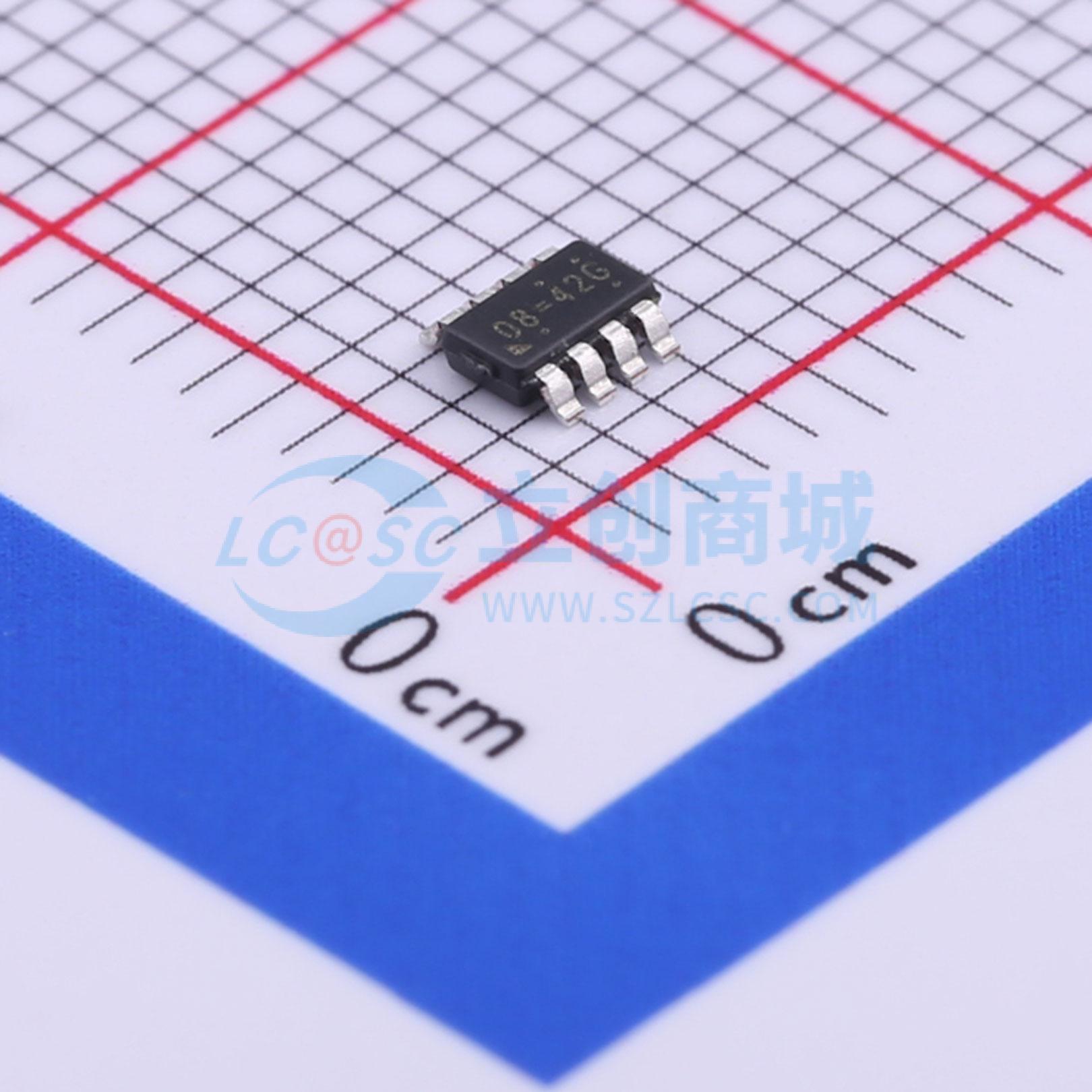

RT7296FGJ8F
3A、17V同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7296F是一款高效率的3A同步降压DC/DC转换器,支持4.5V至17V的输入电压范围,内部集成了80mΩ高侧和30mΩ低侧MOSFET,采用电流模式控制架构,支持快速瞬态响应和内部补偿。具备逐周期限流功能,提供全面的保护功能,包括输入欠压锁定、输出欠压保护、过流保护和热关断。PWM频率可通过EN/SYNC引脚调整。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7296FGJ8F
- 商品编号
- C425180
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 807mV~16.15V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7296F是一款高效的3A电流模式同步降压DC/DC转换器，输入电压范围宽，为4.5V至17V。该器件集成了80mΩ的高端MOSFET和30mΩ的低端MOSFET，以实现高效转换。电流模式控制架构支持快速瞬态响应和内部补偿。逐周期电流限制功能可防止输出短路。RT7296F具备完整的保护功能，如输入欠压锁定、输出欠压保护、过流保护和热关断。PWM频率可通过EN/SYNC引脚进行调节。RT7296F采用TSOT - 23 - 8 (FC)封装。
商品特性
- 4.5V至17V输入电压范围
- 3A输出电流
- 内部N沟道MOSFET
- 电流模式控制
- 固定开关频率：500kHz
- 可与200kHz至2MHz的外部时钟同步
- 逐周期电流限制
- 内部软启动功能
- 轻载时的省电模式
- 电源正常指示
- 输入欠压锁定
- 输出欠压保护
- 热关断
应用领域
- 工业和商业低功耗系统
- 计算机外设
- LCD显示器和电视
- 机顶盒
