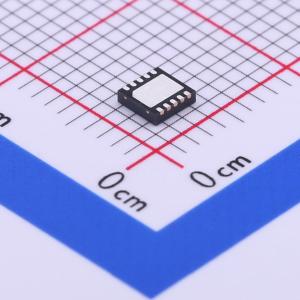

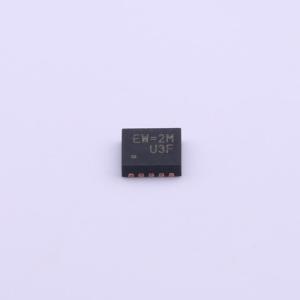

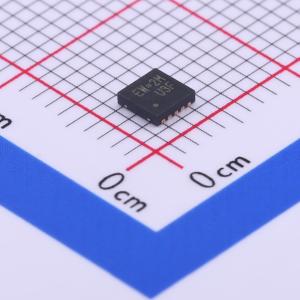

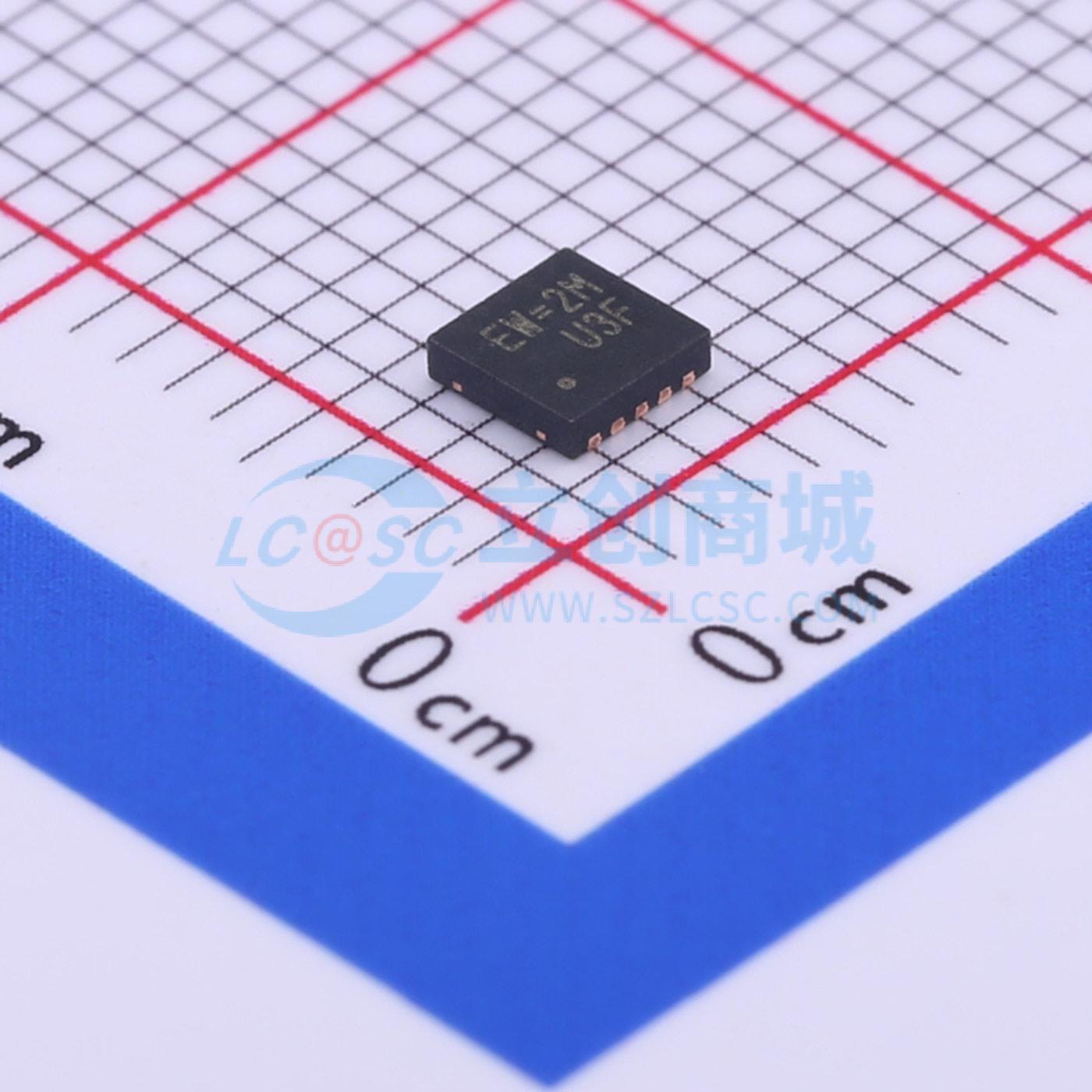

温馨提醒：图片仅供参考，商品以实物为准
RT9276GQW
同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9276是一款高效率的同步升压转换器,适用于单节、双节碱性、NiMH和NiCd电池。轻载时进入节能模式以保持高效率。具有内部同步整流器和低启动电压。输出电压可通过外部电阻分压器编程或固定。内置低电池检测器。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9276GQW
- 商品编号
- C425800
- 商品封装
- WDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.2V~5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 960kHz~1.44MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT9276是一款同步升压转换器，基于固定频率脉冲宽度调制（PWM）控制器，采用同步整流器以实现最高效率。该转换器为采用单节、双节碱性电池、镍氢电池和镍镉电池等多种电池供电的产品提供电源解决方案。在轻负载电流情况下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。 输出电压可通过外部电阻分压器进行编程，也可固定在某一电压值。此外，可禁用该转换器以最大程度减少电池消耗。关机期间，负载与电池完全断开。为进行电流限制，升压开关中的最大峰值电流限制为2A。 对于RT9276，实现了低电磁干扰（EMI）模式，以减少转换器进入不连续导通模式时电感相位引脚的振铃现象。此外，芯片内置了电压检测器，用于检测低电池电量。
商品特性
- 关机时实现真正的负载断开
- 内置同步整流器
- 效率高达96%
- 采用内部补偿的电流模式PWM工作方式
- 低启动电压
- 低静态电流
- 内置软启动控制
- 低电池电量比较器
- 低EMI转换器（抗振铃）
- 轻负载电流时采用省电模式以提高效率
- 过流保护
- 短路保护
- 过温保护
- 过压保护
- 小型WDFN-10L 3x3封装
- 符合RoHS标准且无卤素
应用领域
- 所有单节、双节和三节碱性电池、镍镉电池、镍氢电池以及单节锂电池
- 手持设备
- 白光发光二极管（WLED）闪光灯
