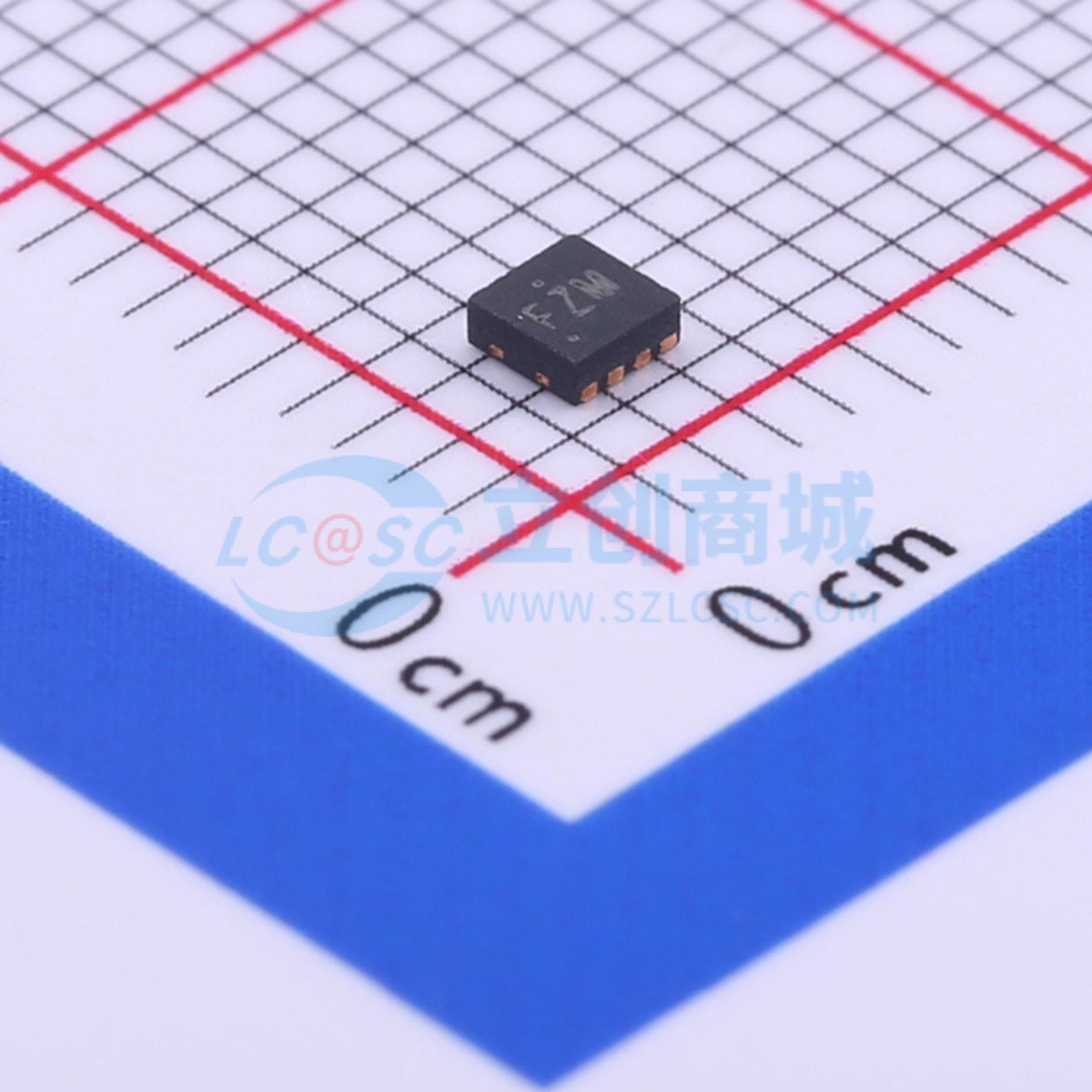

RT9718BGQW

RT9718是一款经过优化的集成电路，用于保护低压系统免受异常高输入电压（最高30V）的影响。该IC监测输入电压、电池电压和充电电流，以确保这三个参数均在正常范围内运行。当输入电压超过某个过压保护（OVP）阈值电压水平时，IC将在1μs内关断功率MOSFET，在造成任何损坏之前切断电源。即使没有电池，RT9718也能提供电压输出。 功率MOSFET中的电流也受到限制，以防止过大电流对电池充电。电流限制可通过ILIM和GND之间的外部电阻进行编程。过流保护（OCP）功能还配备一个4位二进制计数器，在OCP事件发生时进行累加。当累计次数达到连续16次时，功率MOSFET将永久关断，除非重新接通输入电源。 该IC还监测电池电压。一旦电池电压超过4.35V并持续超过180μs的闪烁时间，RT9718将关断MOSFET。当电池过压事件连续发生16次时，内部逻辑控制将永久关断功率MOSFET。

• 完全集成的保护功能，可编程过流保护（OCP）、输入过压保护（OVP）、电池过压保护（OVP）
• 可承受高达30V的高输入电压
• 过压关断时间小于1μs
• 高精度保护阈值
• 过温保护
• 在瞬态情况下具有高抗误触发能力
• 警告指示输出
• 使能输入
• 散热增强型WDFN封装
• 符合RoHS标准且无卤素

• 手机
• 数码相机
• 个人数字助理（PDA）和智能手机
• 便携式仪器
