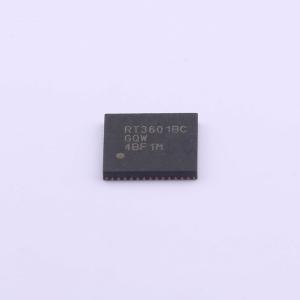

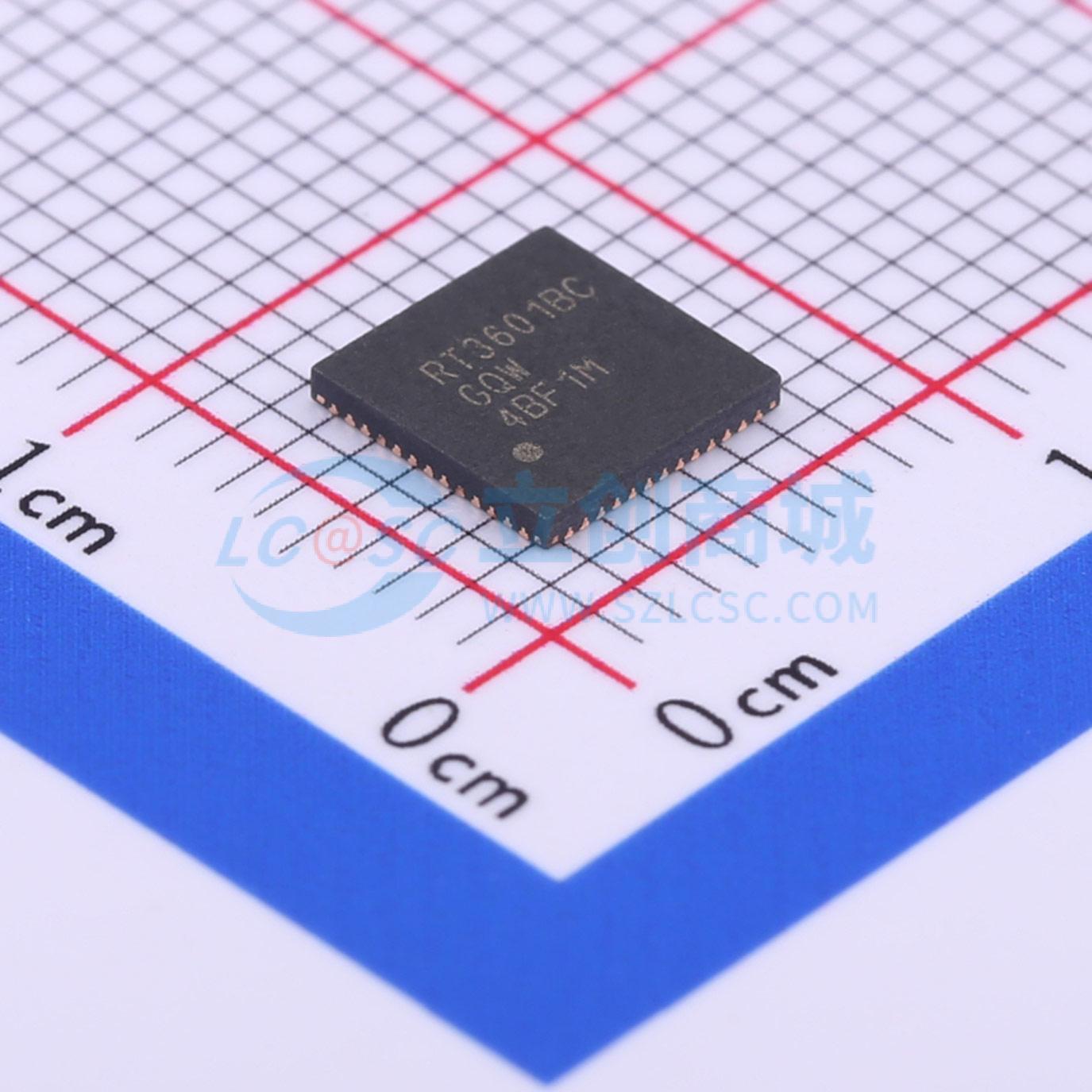

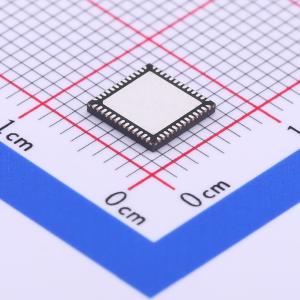

RT3601BCGQW
适用于IMVP8移动CPU核心电源的集成驱动器三通道PWM控制器，采用G-NAVpTM拓扑，支持模式转换和SVID接口
- 描述
- Vcore 控制器
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT3601BCGQW
- 商品编号
- C426475
- 商品封装
- WQFN-52L-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 工作状态指示；上电时序控制；输出电压差分采样；过流保护 | |
| 接口 | IMVP8 |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压 | 4.5V~24V | |
| 输出电压 | 0.25V~1.52V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 兼容 Intel IMVP8 串行 VID 接口的电源管理状态
- 单相（主 VR）+ 2/1 相（辅助 VR）+ 单相（VCCSA VR）PWM 控制器
- 主 VR 上有 1 个嵌入式 MOSFET 驱动器，辅助 VR 上有 1 个嵌入式 MOSFET 驱动器，VCCSA VR 上有嵌入式 MOSFET 驱动器
- G-NAVPTM（绿色原生自适应电压定位）拓扑
- 0.5% 的 DAC 精度
- 差分远程电压检测
- 内置 ADC 用于平台编程
- 精确的电流平衡
- 系统热补偿 AVP
- 轻负载条件下多相或单相操作的二极管仿真模式
- 快速瞬态响应
- VR 就绪指示
- 热节流
- 电流监控输出
- 过压保护 (OVP)、过流保护 (OCP)、无电压保护 (NVP)、欠压锁定 (UVLO)
- 斜率设置/地址翻转功能
- DVID 增强
应用领域
- IMVP8 英特尔核心供电
- 笔记本/台式电脑/服务器多相CPU核心供电
- AVP 降压转换器
