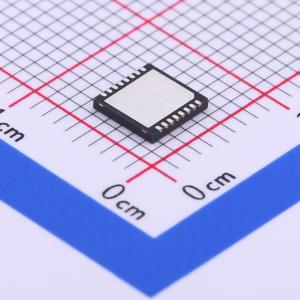

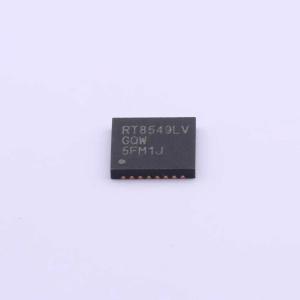

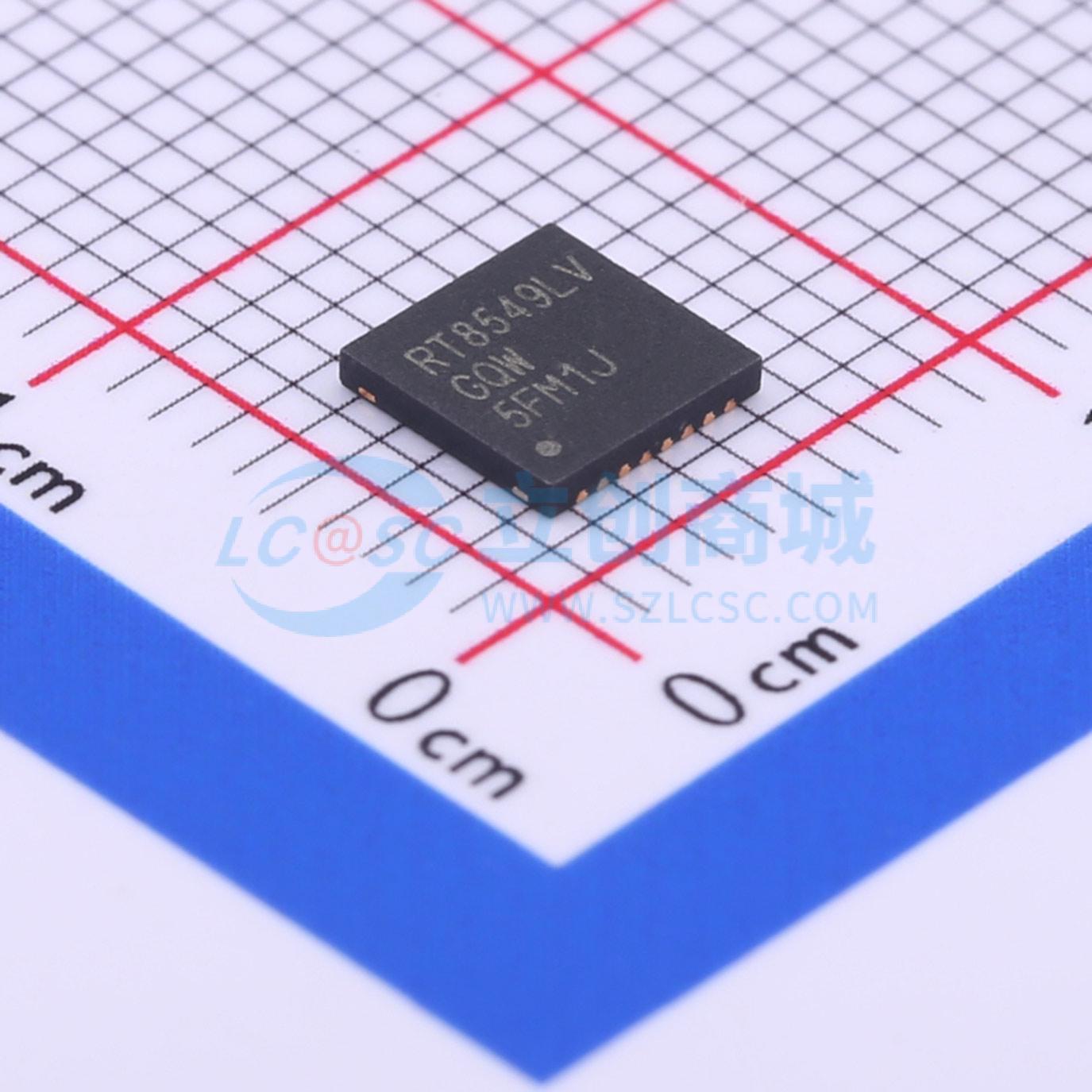

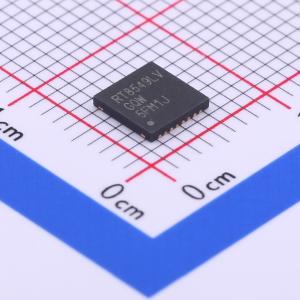

RT8549LVGQW
RT8549LVGQW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8549LVGQW
- 商品编号
- C426481
- 商品封装
- DFN-16-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM |
商品概述
RT8549LV是一款高效率的升压转换器，带有支持最大60V输出电压的4通道LED驱动。它专为采用LED作为光源的LCD面板应用设计。升压转换器生成适合的输出电压以并行驱动四串LED，并且每串最多支持18个LED。
RT8549LV支持从4.2V到24V的宽输入电压范围，并提供SMBus接口来控制LED亮度调光模式、工作频率和LED电流。内部集成了150mΩ、60V带电流模式控制的功率开关，确保高效运行。
RT8549LV采用WDFN-16L 5x5封装，以实现PCB空间优化解决方案。
商品特性
- 宽工作输入电压：4.2V 至 24V
- 最大输出电压 60V
- LED 电流精度 5%
- LED 电流匹配 2%
- 低下降输出 120mA/0.4V 电流沉
- SMBus 可编程 LED 电流、开关频率、调光模式
- LED 电流：22.58mA 至 180mA
- 开关频率：200kHz 至 900kHz
- 调光模式：PWM、DC、混合模式
- 内置输入欠压保护 (UVP)、输出过压保护 (OVP)、过流保护 (OCP) 和软启动
- 支持 LED 热插拔、开路/短路检测
- 低电磁干扰 (EMI)、低声学噪声
- 符合 RoHS 标准且无卤素
应用领域
- 超移动个人电脑（UMPC）和笔记本电脑背光
