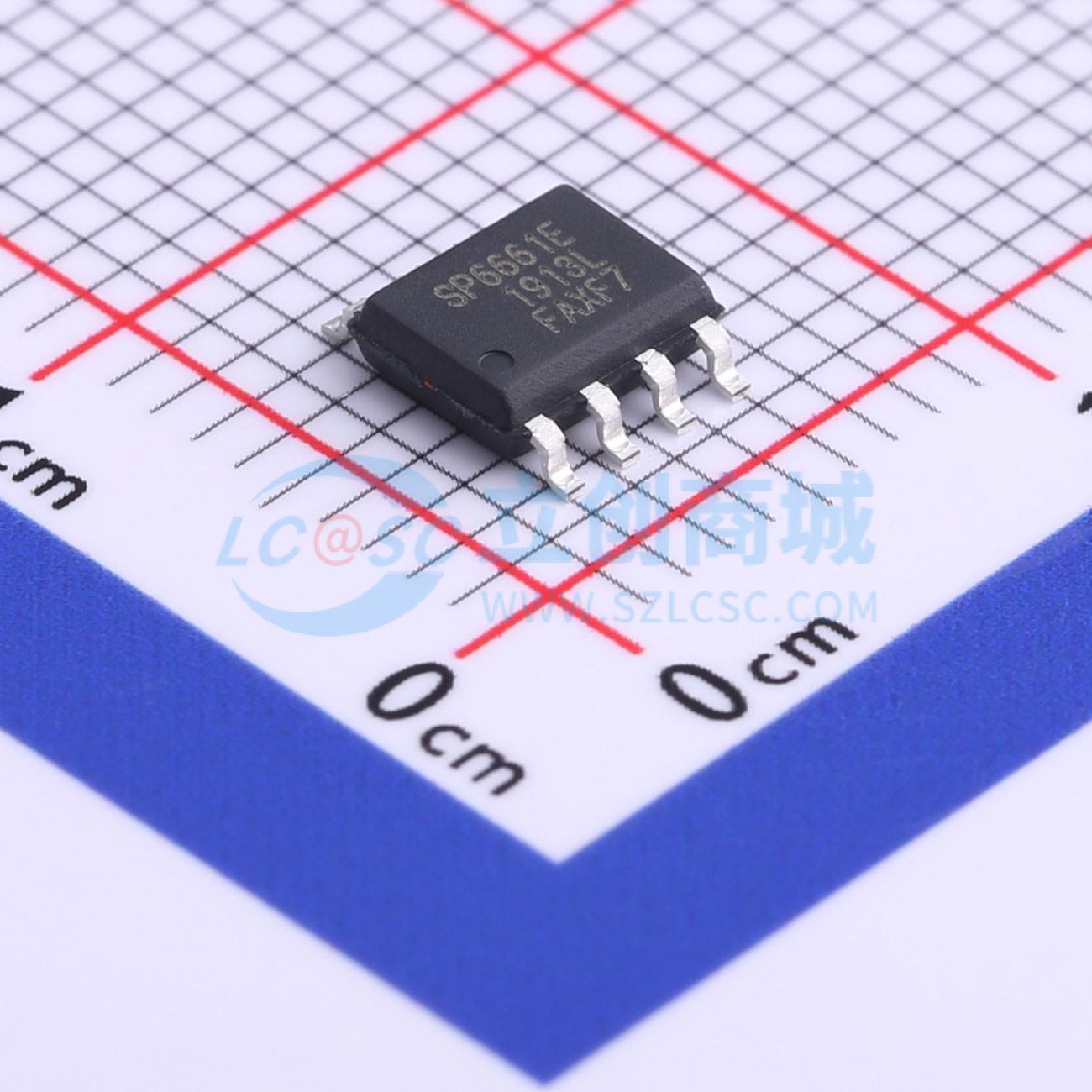

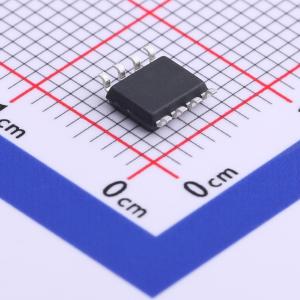

SP6661EN-L/TR
高频200mA电荷泵逆变器或倍增器
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP6661EN-L/TR
- 商品编号
- C426494
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.118554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~5.3V | |
| 输出电压(Vout) | - | |
| 输出电流(Iout) | 200mA | |
| 静态电流(Iq) | 3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 5Ω | |
| 能量效率 | 92% | |
| 开关频率 | 120kHz；900kHz | |
| PFM模式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自适应开关频率；倍压/反相拓扑切换 |
商品概述
SP6661是一款CMOS DC-DC单片电压转换器，可配置为电压反相器或正电压倍增器。作为电压反相器，它能将+1.5V至+5.0V的输入转换为-1.5V至-5.0V的输出。作为电压倍增器，它能将+2.5V至+5.0V的输入转换为+5.0V至+10.0V的输出。SP6661典型工作电流为3mA，在大部分负载电流范围内效率高达90%以上，非常适合电池供电和板级电压转换应用。
商品特性
- 可对输入电源电压进行反相或倍增
- 100mA时功率效率达92%
- 120kHz/900kHz可选振荡器频率
- 使用3.3μF陶瓷电容时输出电阻为4.5Ω
- 可在低电压电池下工作
- 适用于3.6V锂离子电池或5.0V输入
- 高输出电流——200mA
- 薄型解决方案
- 保证1.5V反相器启动
- 与ICL7660和660行业标准引脚兼容的大电流升级版
- 660行业标准中最小的封装——8引脚MSOP
应用领域
- 磁盘驱动器电源
- 运算放大器和接口电源
- 医疗仪器
- 手持设备和笔记本电脑
