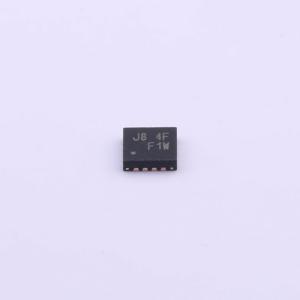

RT8204LZQW
单同步降压控制器
- 描述
- RT8204L是一款单同步降压控制器,提供高效率、快速瞬态响应和高直流输出精度。它采用恒定导通时间PWM控制方案,适用于将高电压电池转换为低电压,适用于笔记本电脑中的CPU核心、I/O和芯片组RAM供电。该控制器通过消除传统电流模式PWM中的电流检测电阻来提高效率,进一步通过内置自举开关驱动外部N-MOSFET。此外,内置的LDO控制器可以驱动外部N-MOSFET,提供第二个输出电压。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8204LZQW
- 商品编号
- C426479
- 商品封装

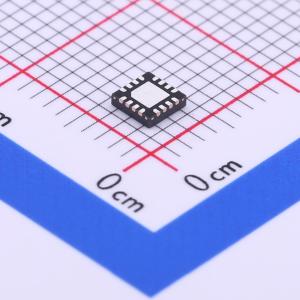

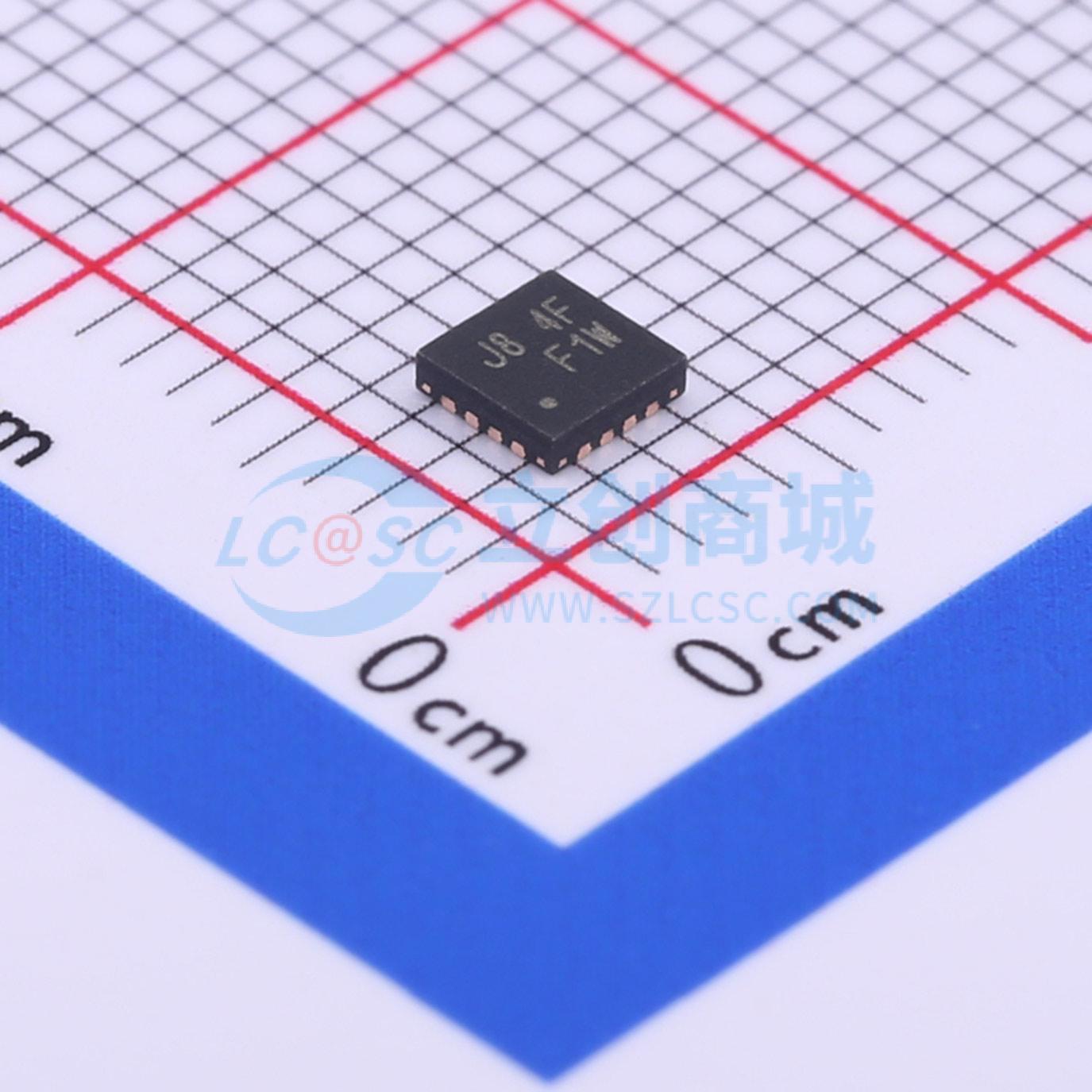

- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~26V | |
| 输出电压 | 750mV~3.3V | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
RT8204L PWM控制器具备高效率、出色的瞬态响应和高直流输出精度，可将高压电池降压，为笔记本电脑中的低压CPU内核、I/O和芯片组RAM供电。 恒定导通时间PWM控制方案能轻松应对宽输入/输出电压比，在保持相对恒定开关频率的同时，对负载瞬变提供100ns的“即时导通”响应。
商品特性
- RT8204L通过省去传统电流模式PWM中的电流检测电阻，以较低成本实现了高效率。
- 其驱动大尺寸同步整流MOSFET的能力进一步提高了效率。
- 降压转换使该器件能够直接对高压电池进行降压，以实现尽可能高的效率。
- RT8204L适用于CPU内核、芯片组、DRAM或其他低至0.75V的低压电源。
- RT8204L采用WQFN - 16L 3x3封装。
- 内置LDO控制器可驱动外部N - MOSFET，从PWM输出或其他电源提供第二路输出电压。
- RT8204L可提供低至0.75V的可调电压，最大输出电压取决于所选MOSFET。
- 内部0.75V参考电压精度为±1.5%，可对输出电压进行精确调节。
- 独立使能控制、开漏电源正常指示、欠压保护和软启动等特性，使RT8204L成为适用于各种应用的系统友好型电源管理解决方案。
- PWM控制器超高效率
- 通过低端RDS(ON)检测实现电阻可编程电流限制（无损限制）
- 4700ppm /℃ RDS(ON)电流检测
- 100ns内实现快速负载阶跃响应
- 跨线路和负载的VFB精度为1%
- 输出范围可调，从0.75V到3.3V
- 电池输入范围为4.5V至26V
- 电阻可编程频率
- 集成自举开关
- 过/欠压保护
- 电压斜坡软启动
- 电源正常指示
- LDO控制器跨线路和负载精度为1.5%
- 独立使能和电源正常指示
- 在轨到轨控制器电压范围内驱动N - MOSFET
- MLCC和POSCAP稳定
- 符合RoHS标准且无卤素
应用领域
- 笔记本电脑
- CPU内核供电
- 低至0.75V的芯片组/RAM供电
