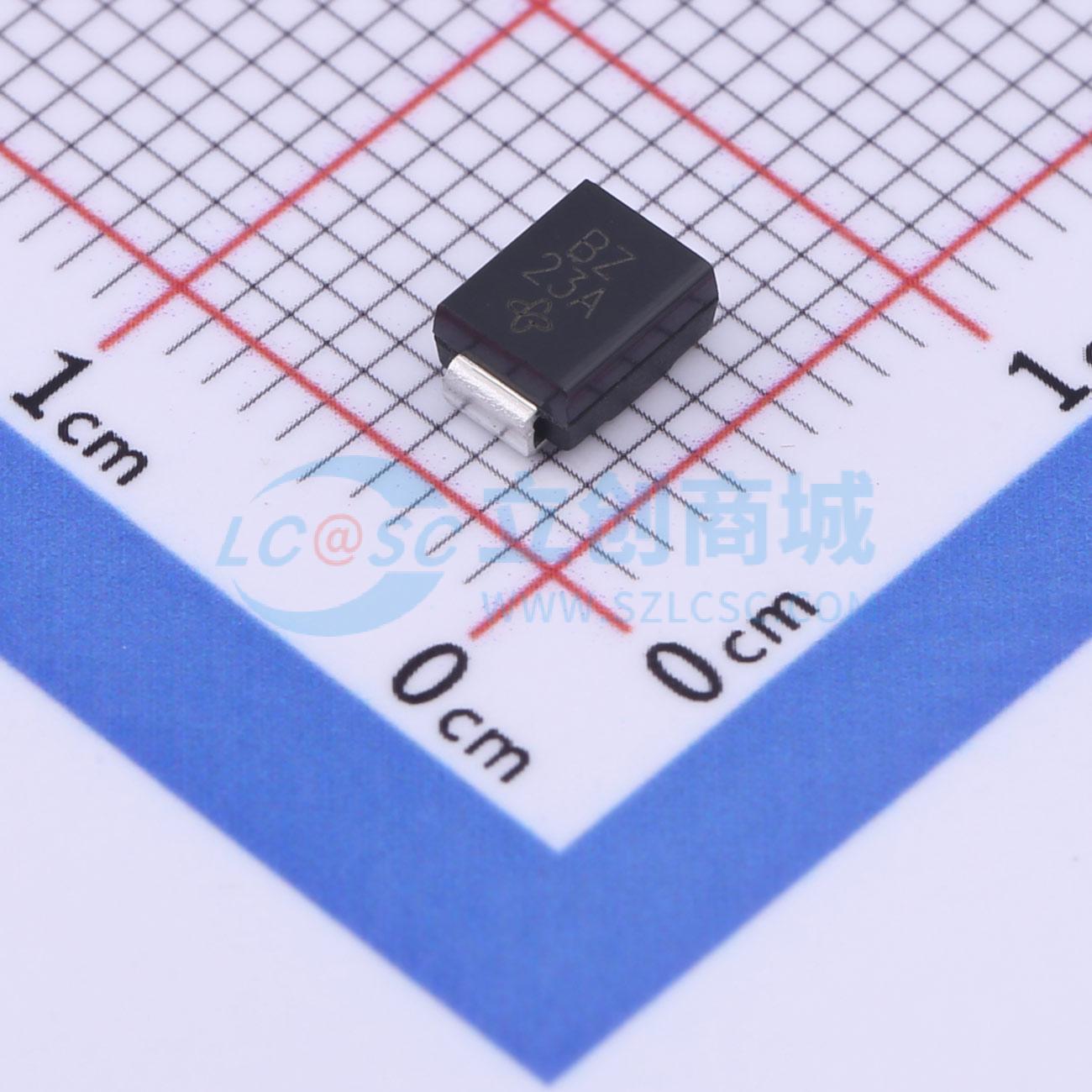

温馨提醒：图片仅供参考，商品以实物为准
SMBJ24CA-E3/52
双向TVS 24V截止 峰值浪涌电流：15.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低剖面封装。适合自动贴片。±3.5%：非常严格的VBR公差。低漏电流。有单向和双向可选。10/1000 μs波形下600 W峰值脉冲功率能力，重复率（占空比）：0.01%。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信领域传感器单元信号线上引起的电压瞬变
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ24CA-E3/52
- 商品编号
- C425875
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 15.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 轻薄型封装
- 适用于自动拾取与放置
- ± 3.5%：极高的电压波动率容差
- 低漏电流
- 有单向和双向两种配置
- 峰值脉冲功率 600 瓦，波形为 10/1000 微秒，重复率（占空比）为 0.01%
- 出色的钳制能力
- 极快的响应时间
- 较低的增量浪涌电阻
- 符合 MSL 第 1 级标准，每 J-STD-020 规定的最大工作温度为 260°C
应用领域
- 用于保护敏感的电子设备，使其免受集成电路、金属氧化物半导体场效应晶体管、消费类设备、计算机、工业设备和电信传感器单元的信号线上的电压瞬变的影响，这些电压瞬变是由电感负载切换和雷击引起的。
