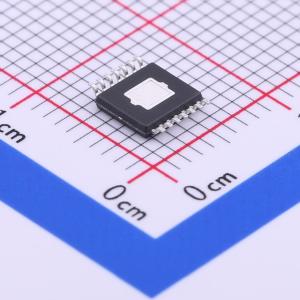

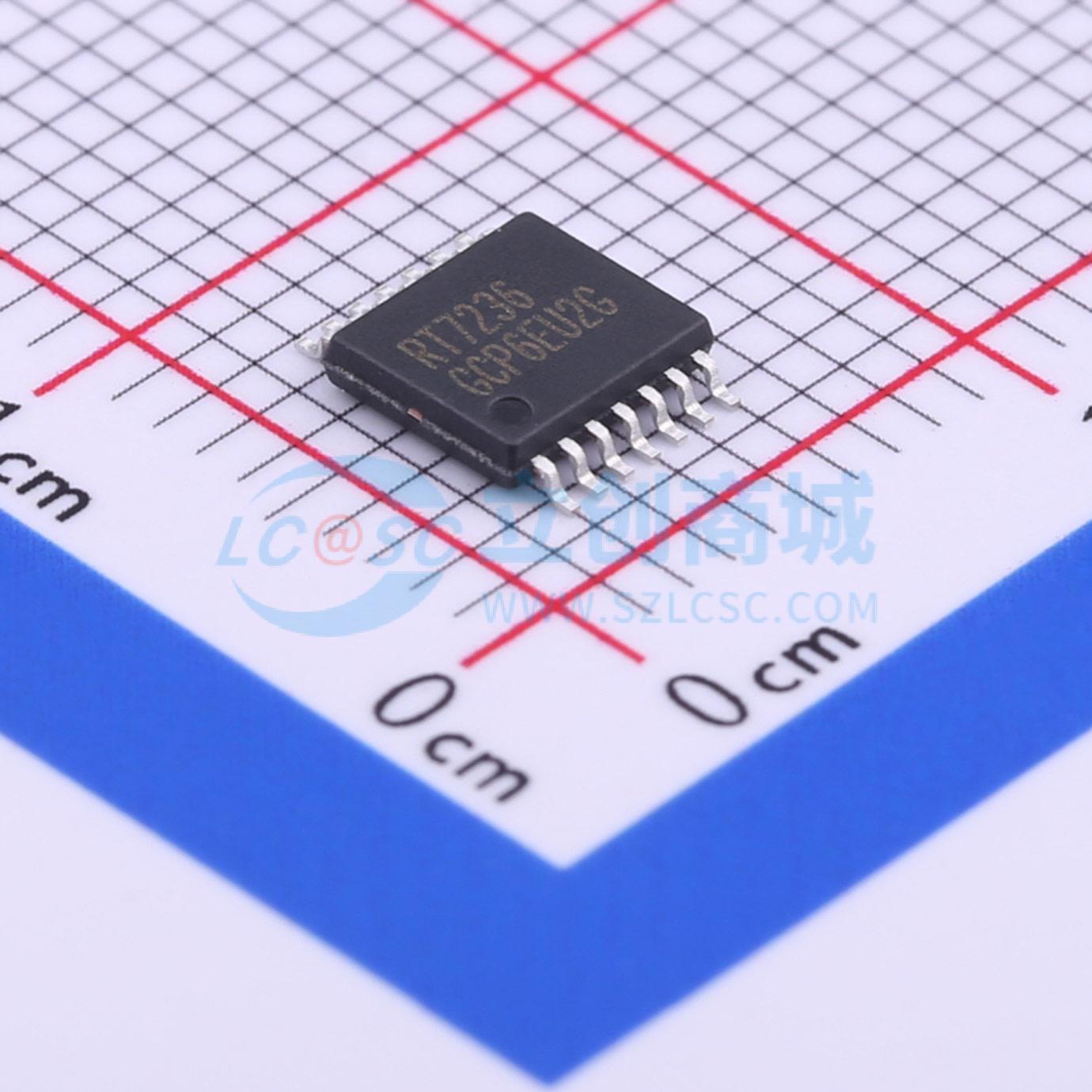

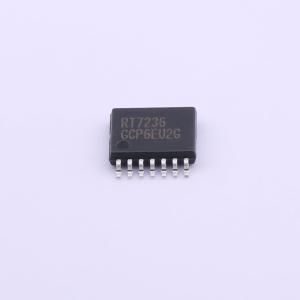

温馨提醒：图片仅供参考，商品以实物为准
RT7236GCP
5A, 18V, 650kHz, ACoTTM 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7235/36/39/40 是一款采用先进恒定导通时间（ACOTTM）模式控制的同步降压型 DC/DC 转换器。它能实现高功率密度，可在 4.5V 至 18V 的输入电源下提供高达 5A 的输出电流。专有的 ACOTTM 模式在宽负载范围和各类陶瓷电容条件下均能提供出色的瞬态响应，使该器件可采用极低 ESR 输出电容以确保性能稳定
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7236GCP
- 商品编号
- C426466
- 商品封装
- TSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
- 网友设计参考
- 同步整流降压方案模块
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~8V | |
| 输出电流 | 5A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7235/36/39/40 是一款采用先进恒定导通时间（ACOT™）模式控制的同步降压 DC/DC 转换器。它能实现高功率密度，可在 4.5V 至 18V 的输入电源下提供高达 5A 的输出电流。专有的 ACOT™ 模式在宽负载范围和各种陶瓷电容下都能提供出色的瞬态响应，允许器件采用极低 ESR 输出电容以确保性能稳定。此外，RT7235/36/39/40 在输入电压和负载变化时能保持出色的恒定开关频率，集成的同步功率开关与 ACOT™ 模式配合，可在整个输出电流负载范围内实现高效率。逐周期电流限制通过检测低端 MOSFET 的谷底电流提供精确保护，外部软启动设置可消除启动时的输入电流浪涌。保护功能包括 RT7235/36/39/40 的热关断，以及 RT7235/36 的输出欠压保护（UVP）/过压保护（OVP）。当 UVP/OVP 触发时，TSSOP - 14（外露焊盘）封装的器件将进入锁存模式，WDFN - 10L 3x3 封装的器件将进入打嗝模式。 RT7235/36 提供 TSSOP - 14（外露焊盘）和 WDFN - 10L 3x3 封装，RT7235 工作在强制连续导通模式。 RT7239/40 提供 SOP - 8（外露焊盘）封装，RT7239 工作在强制连续导通模式。
商品特性
- ACOT™ 模式实现快速瞬态响应
- 4.5V 至 18V 输入电压范围
- 5A 输出电流
- 35mΩ 内部低端 N - MOSFET
- 先进的恒定导通时间控制
- 支持全陶瓷电容
- 高达 95% 的效率
- 全负载电流下 650kHz 开关频率（RT7235、RT7239）
- 轻载时不连续工作模式（RT7236、RT7240）
- 输出电压从 0.765V 至 8V 可调
- 软启动可调
- 逐周期电流限制
- 输入欠压锁定
- 热关断
- 符合 RoHS 标准且无卤
应用领域
- 工业和商业低功率系统
- 计算机外设
- LCD 显示器和电视
- 绿色电子产品/电器
- 高性能 DSP、FPGA 和 ASIC 的负载点稳压
