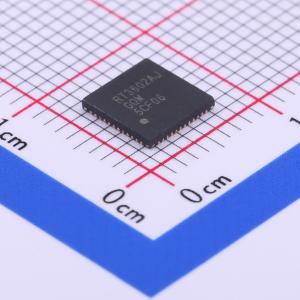

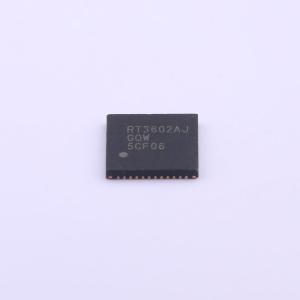

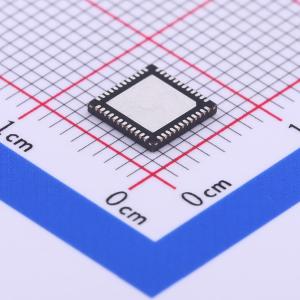

RT3602AJGQW
三通道PWM控制器用于IMVP8移动CPU核心电源供应
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Vcore 控制器
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT3602AJGQW
- 商品编号
- C426474
- 商品封装
- WQFN-48L-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 1.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | - | |
| 输出电压 | 250mV~1.52V | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 输出电压差分采样；轻载高效模式；过流保护；工作状态指示 |
商品特性
- 支持Intel IMVP8串行VID接口的电源管理状态
- 2/1相（主VR）+单相（辅助VR）+单相（VCCSA VR）PWM控制器
- G-NAvPTM（绿色原生自适应电压定位）拓扑
- 0.5% DAC精度
- 差分远程电压检测
- 内置ADC用于平台编程
- 精确的电流平衡
- 系统热补偿AVP
- 轻负载条件下多相或单相操作的二极管仿真模式
- 快速瞬态响应
- VR就绪指示器
- 热节流
- 电流监控输出
- 过压保护(OVP)、过流保护(OCP)、无电压保护(NVP)、欠压锁定(UVLO)
- 斜率设置/地址翻转功能
- 供电轨地址灵活性
- DVID增强
- 符合RoHS标准且无卤素
应用领域
- IMVP8 英特尔核心供电
- 笔记本/台式机/服务器多相位CPU核心供电
- AVP 降压转换器
