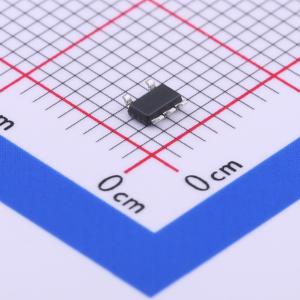

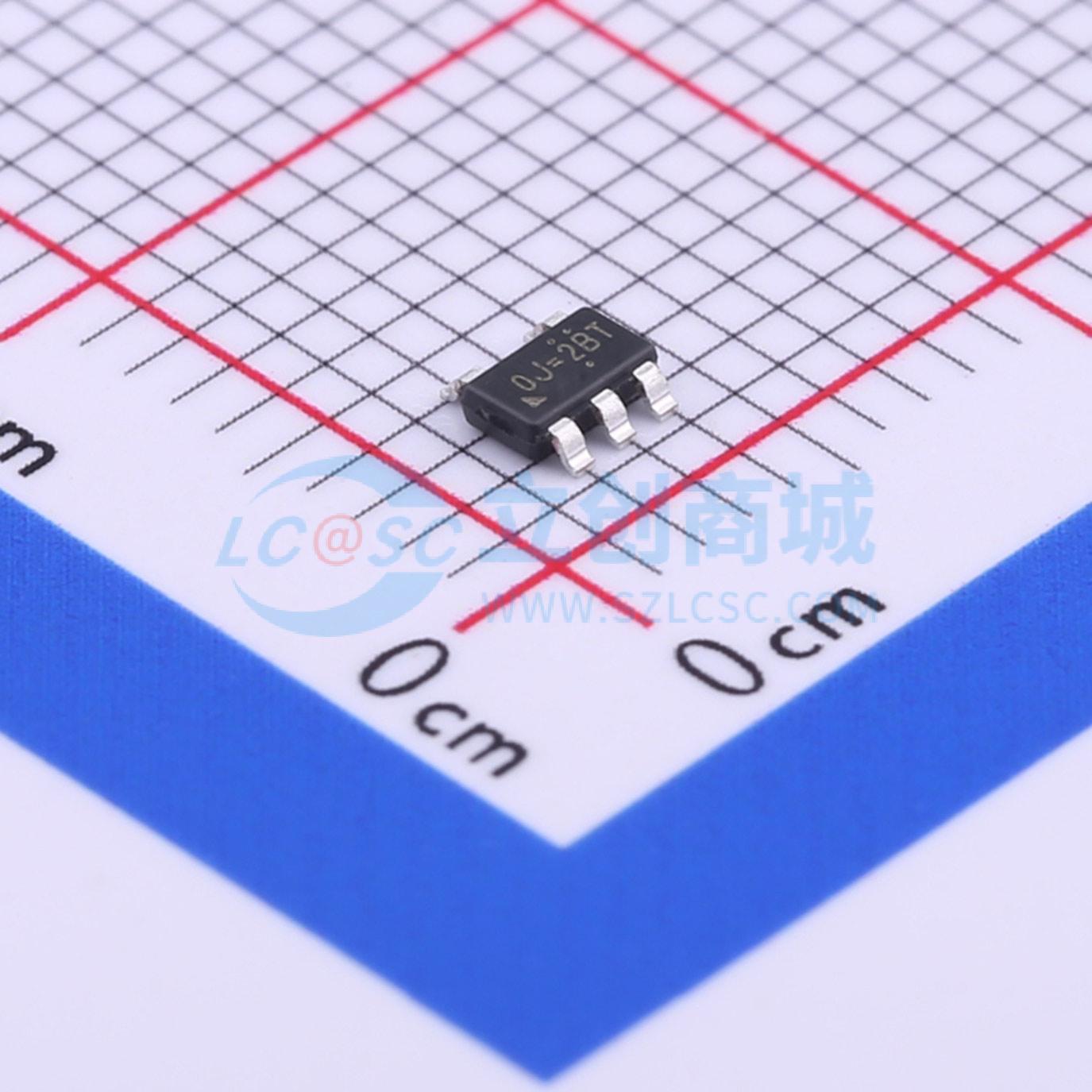

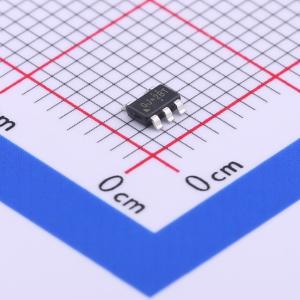

温馨提醒：图片仅供参考，商品以实物为准

RT9742DGJ5

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RICHTEK(立锜)
商品型号: RT9742DGJ5
商品编号: C426469
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

商品概述

RT9742是一款成本效益高、低电压、单N沟道MOSFET高端电源开关IC，适用于USB应用。该IC实现了低导通电阻和低供电电流。RT9742集成了过流保护电路、短路折返电路、热关断电路以及欠压锁定电路，以提供全面的保护。此外，还提供了一个标志输出，用于向本地USB控制器指示故障状态。另外，该芯片还集成了一种嵌入式延迟功能，以防止因浪涌电流引起的误操作。RT9742是USB电源供应的理想解决方案，并且由于其采用TSOT-23-5、TSOT-23-5（FC）和SOT-23-3封装，可以支持灵活的应用。

商品特性

70mΩ/55mΩ（典型值）N沟道MOSFET开关
工作范围：2.7V至6V
反向阻断电流
欠压锁定
去抖动故障报告(FLG)
具有折返功能的过温保护
过流保护
短路保护
UL认证 - E219878
Nemko认证 - NO87949

应用领域

USB 外设
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	2.7V~6V
	导通电阻	70mΩ
	工作温度	-40℃~+85℃
