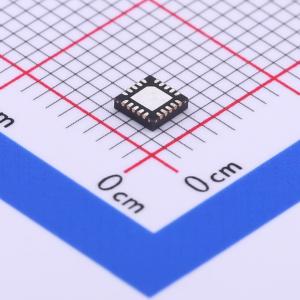

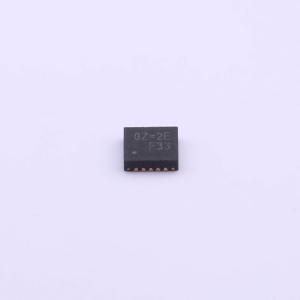

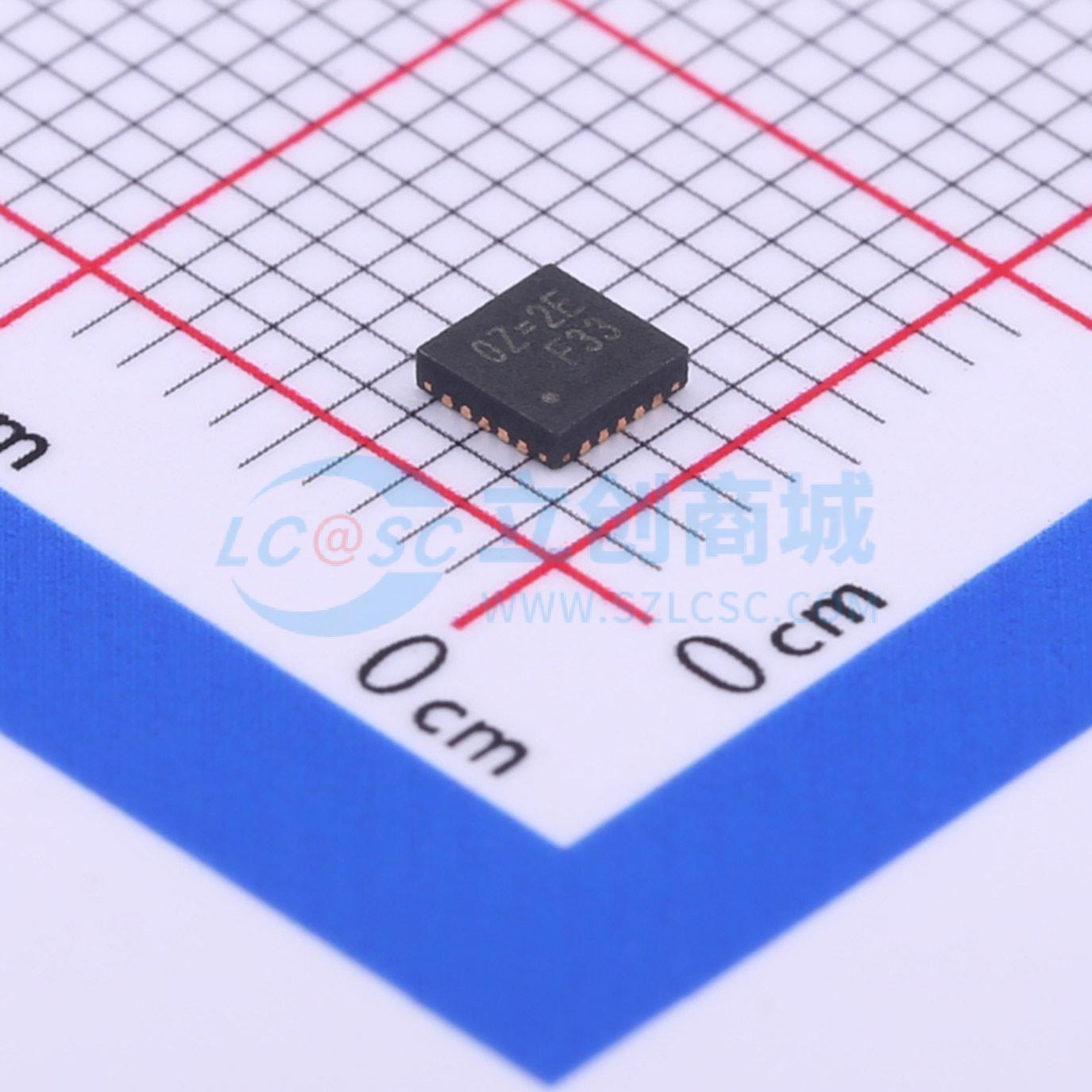

RT8812AGQW
双相PWM控制器，带PWM-ViD参考
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8812AGQW
- 商品编号
- C426472
- 商品封装
- WQFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 270kHz~330kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；动态电压调节；线缆补偿；逐波限流；可调软启动；过流保护；工作状态指示；可调限流 |
商品概述
RT8812A是一款2/1相同步降压PWM控制器，专为高性能图形微处理器和计算机应用而优化。该IC将恒定导通时间（COT）PWM控制器、两个带有内部自举二极管的MOSFET驱动器，以及通道电流平衡和保护功能（包括过压保护（OVP）、欠压保护（UVP）、电流限制和热关断）集成到3x3 WQFN-20L封装中。 RT8812A采用RDS(ON)电流检测技术。电流限制通过连续电感电流检测实现，而RDS(ON)电流检测用于精确的通道电流平衡。采用电流采样方法可充分发挥每种技术的优势。 RT8812A具有外部参考输入和PWMVID动态输出电压控制功能，其中反馈电压受调节并跟踪外部输入参考电压。其他特性包括可调开关频率、动态相数控制、内部/外部软启动、电源正常指示和使能功能。
商品特性
- 双相PWM控制器
- 两个嵌入式MOSFET驱动器和嵌入式开关自举二极管
- 外部参考输入控制
- PWM-vID动态电压控制
- 动态相数控制
- 用于电流平衡的无损Rps(on)电流检测
- 内部固定和外部可调软启动
- 可调电流限制阈值
- 可调开关频率
- UVP/OVP保护
- 直通保护和无短脉冲技术
- 支持超低输出电压作为待机电压
- 热关断
- 电源正常指示
- 符合RoHS标准且无卤素
应用领域
- CPU/GPU核心电源
- 笔记本电脑内存电源
- 芯片组/RAM电源
- 通用DC/DC电源稳压器
