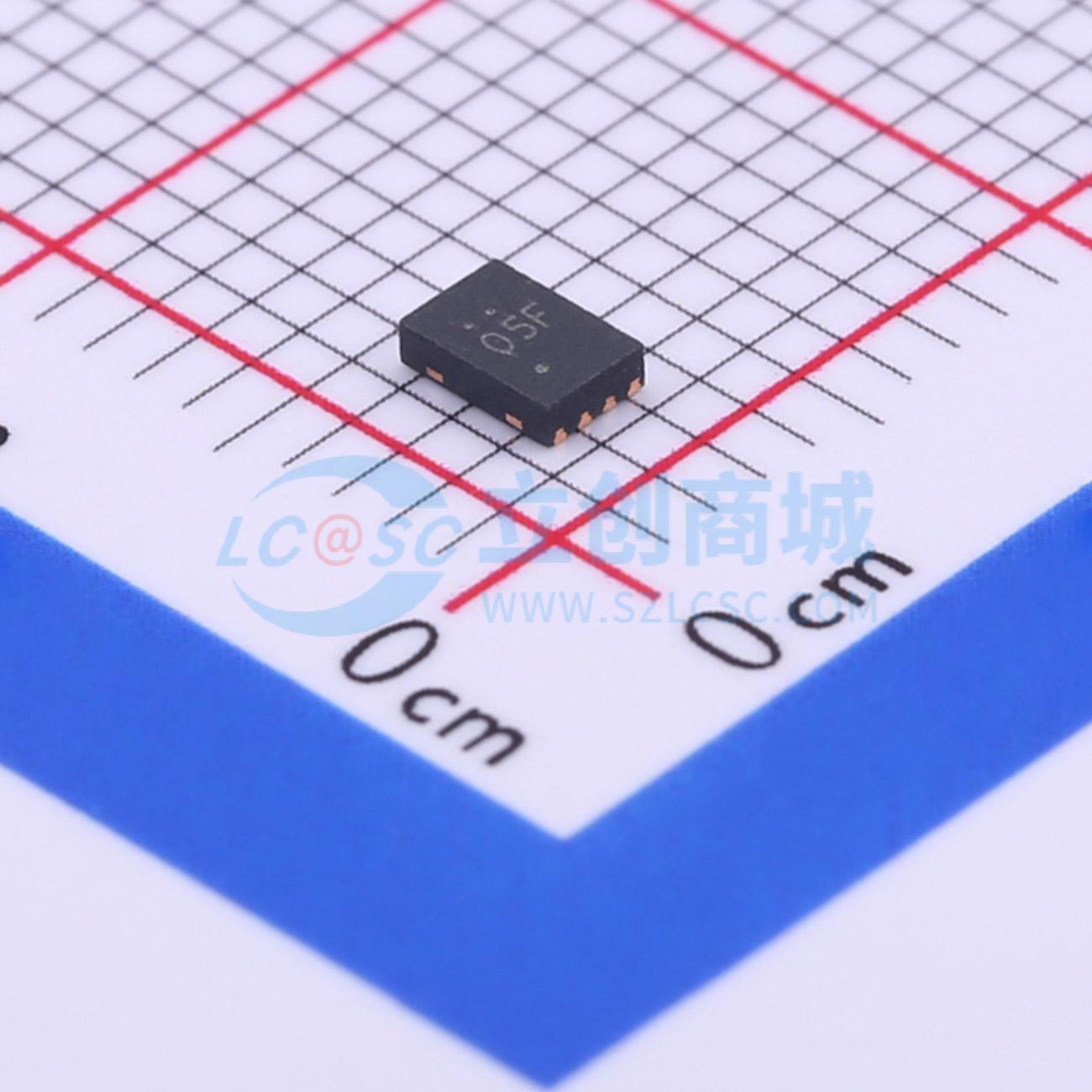

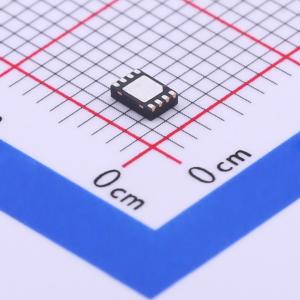

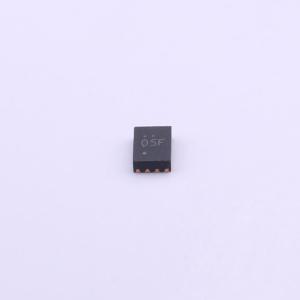

温馨提醒：图片仅供参考，商品以实物为准
RT9526AGQW
单节锂离子电池充电器，具备输入过压保护
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9526AGQW
- 商品编号
- C425803
- 商品封装
- DFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~28V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 400uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；涓流充电 |
商品概述
RT9526A是一款高度集成的低成本单节锂离子电池充电器，非常适合便携式应用。RT9526A可由交流适配器和USB（通用串行总线）端口输入供电。当电源移除时，RT9526A进入睡眠模式。RT9526A通过采用包含预充模式、快速充电模式和恒压模式的控制算法来优化充电任务。充电任务将保持在恒压模式，以使电池保持充满电状态。充电电流可通过外部电阻进行编程。内部热反馈电路可调节管芯温度，以在所有环境温度下优化充电速率。RT9526A的VIN最大额定电压为28V。交流适配器电源具备欠压保护和过压保护功能。 RT9526A提供WDFN - 8L 2x3和SOT - 23 - 6封装，以在节省PCB空间和降低总体物料清单成本方面实现最佳解决方案。
商品特性
- 交流适配器最大额定电压28V，过压保护7V
- 内部集成功率FET
- 交流适配器电源正常状态指示
- 可编程充电电流
- 充电状态指示
- 可编程充电结束电流
- 欠压保护
- 热反馈优化充电速率
- 符合RoHS标准且无卤素
应用领域
- 手机
- 数码相机
- 个人数字助理和智能手机
- 便携式仪器
