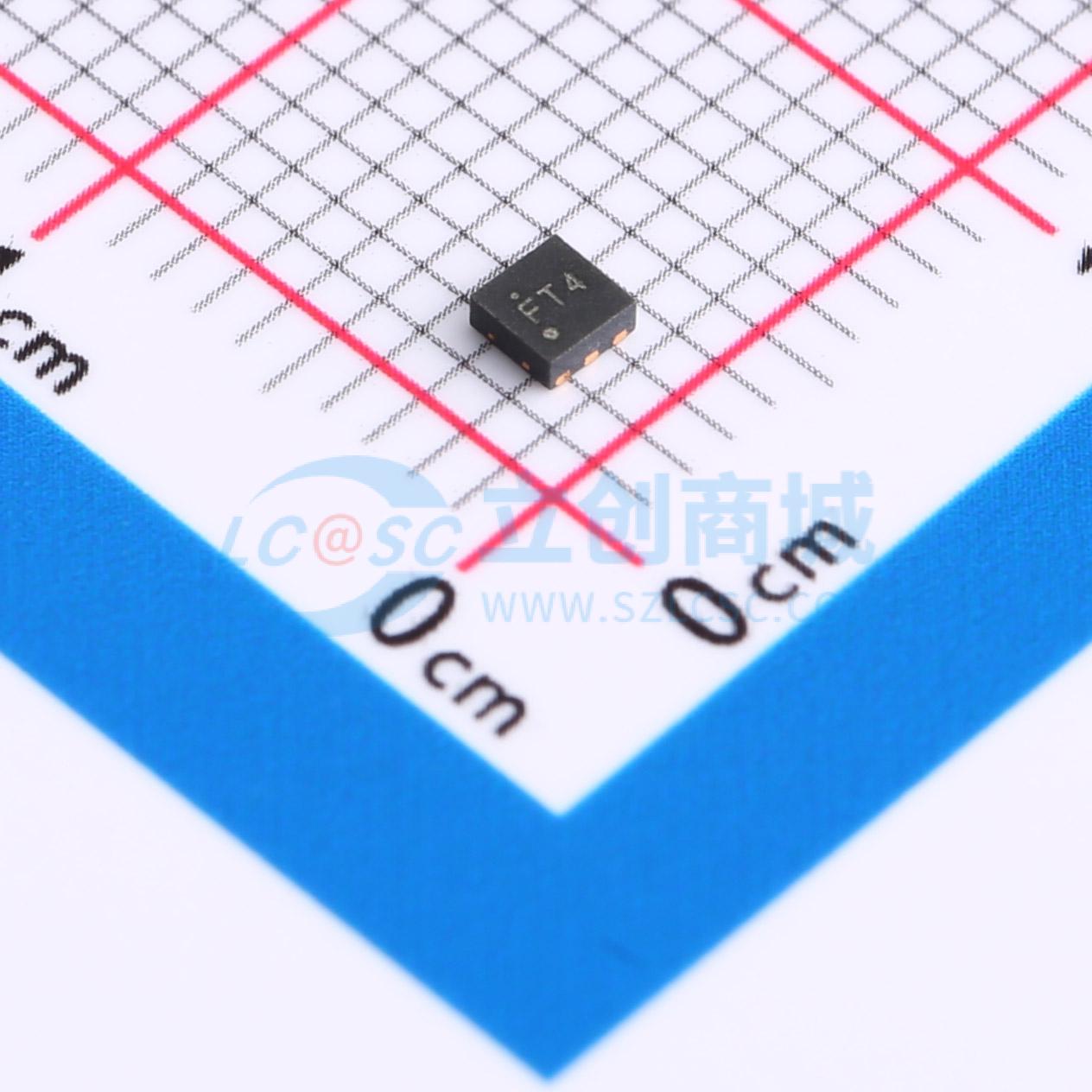

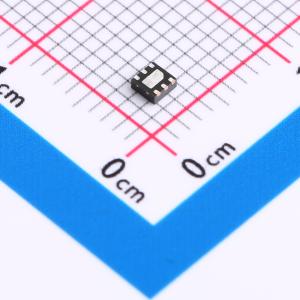

温馨提醒：图片仅供参考，商品以实物为准
RT8016GQW
1.5MHz 1A 高效PWM降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8016是一款高效PWM降压DC-DC转换器,能够提供1A的输出电流,输入电压范围为2.5V至5.5V。它具有95%的效率,固定1.5MHz的开关频率,无需外部肖特基二极管。该器件采用6引脚WDFN封装,适用于便携式电子设备。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8016GQW
- 商品编号
- C425766
- 商品封装
- WDFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.3V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8016是一款高效的脉宽调制（PWM）降压型DC-DC转换器。该转换器能够在2.5V至5.5V的宽输入电压范围内提供1A的输出电流，非常适合由单节锂离子电池或其他电源供电的便携式电子设备，如手机、个人数字助理（PDA）和手持设备等。 该转换器提供两种工作模式，包括：PWM/低压差自动切换模式和关断模式。内部低导通电阻（RDS(ON)）的同步整流器可显著降低PWM模式下的传导损耗，实际应用中无需外部肖特基二极管。 当正常PWM模式无法通过持续导通上管PMOS来提供稳压输出时，RT8016进入低压差模式。当使能（EN）引脚拉低时，RT8016进入关断模式，功耗低于0.1μA。RT8016还提供1V至3.3V、每级0.1V的可选输出电压，或通过两个外部电阻实现可调输出电压。 由于固定工作频率为1.5MHz，开关纹波可通过小型封装滤波元件轻松平滑。再加上2×2的小型WDFN-6L封装，可实现小尺寸PCB面积应用。其他特性包括软启动、2%精度的低内部参考电压、过温保护和过流保护。
商品特性
- 输入电压范围：+2.5V至+5.5V
- 输出电压可调范围：0.6V至输入电压
- 输出电流：1A
- 效率：±95%
- 无需肖特基二极管
- 1.5MHz固定频率PWM工作模式
- 小型6引脚WDFN封装
- 符合RoHS标准，100%无铅
应用领域
- 移动电话
- 个人信息设备
- 无线和DSL调制解调器
- MP3播放器
- 便携式仪器
