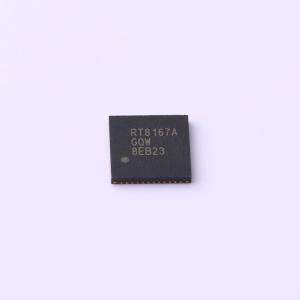

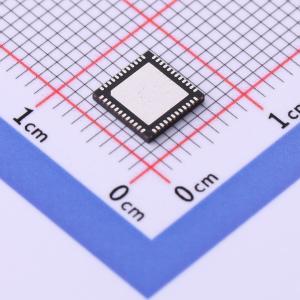

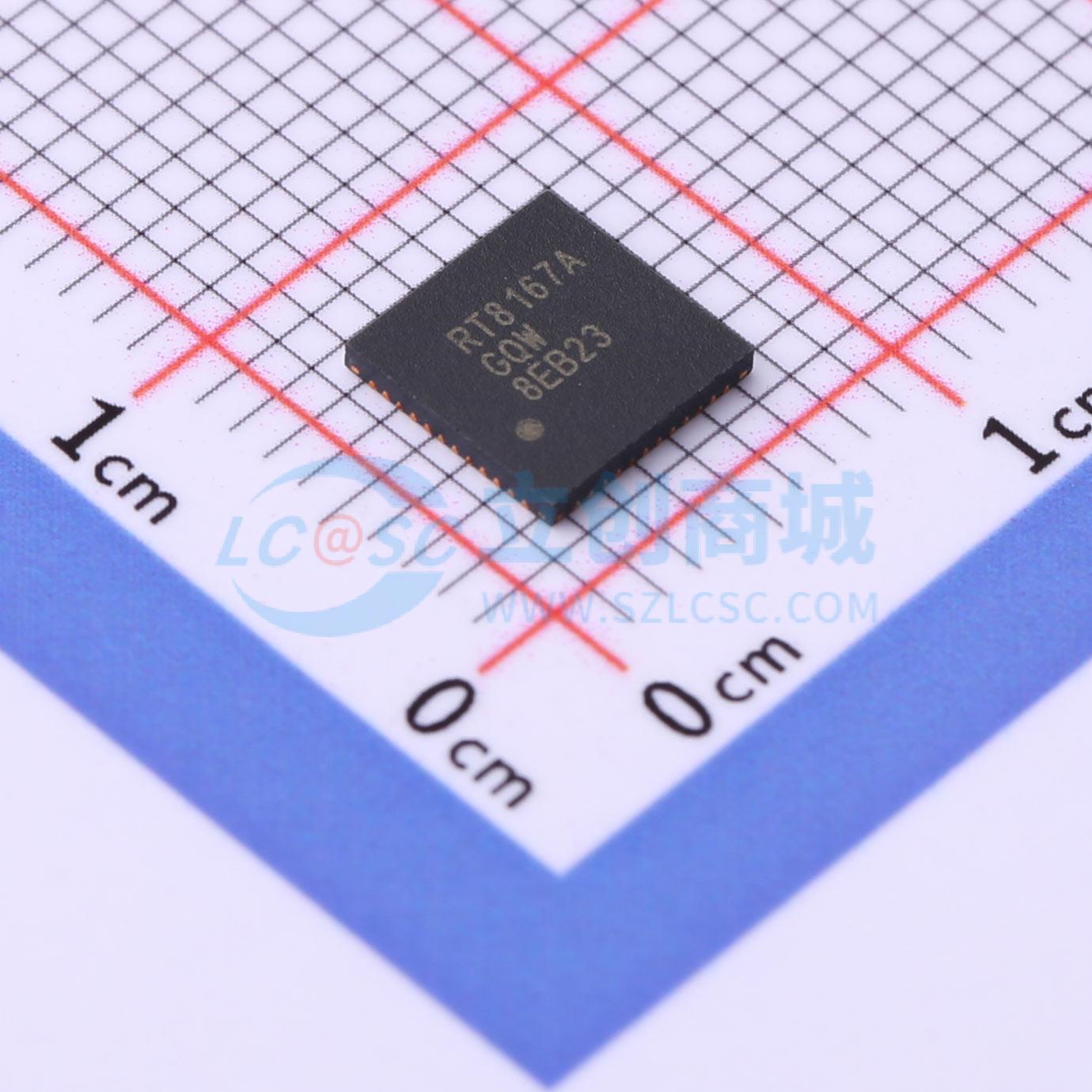

RT8167AGQW

RT8167A是一款双单相同步降压PWM控制器，集成了栅极驱动器，符合英特尔VR12/IMVP7规范。RT8167A内置串行VID（SVID）接口，可与符合英特尔VR12/IMVP7规范的CPU进行通信。集成的差分远程输出电压感应功能和内置的高精度DAC可实现精确的输出电压调节。 RT8167A支持与VR12/IMVP7兼容的电源管理状态和实时VID功能。RT8167A在两种电源管理状态下工作，包括PS2中的二极管仿真模式（DEM）和PS1/PS0中的强制连续导通模式（Forced-CCM）。G-NAVPTM（绿色原生AVP）使AVP（动态电压定位）设计更简单、更可靠。通过采用G-NAVPTM拓扑结构，可以提高DEM和CCM效率。 RT8167A集成了高精度ADC，用于平台设置功能，如空载失调或过流水平。为核心电压调节器（CORE VR）和图形电压调节器（GFX VR）分别提供独立的VR就绪输出信号。该IC还具备完整的故障保护功能，包括过压、欠压、负电压、过流和欠压锁定。RT8167A采用6x6小尺寸的WQFN-48L封装。

• G-NAvPTM（绿色原生动态电压定位）拓扑结构
• 双输出控制器，内置两个栅极驱动器
• 串行VID接口
• ±0.5% DAC精度
• 差分远程输出电压感应
• 内置用于平台编程的ADC
• 轻载条件下的二极管仿真模式（DEM）
• 斜率补偿启用/禁用
• 快速瞬态响应
• 与VR12/IMvP7兼容的电源管理状态
• VR就绪指示
• 热节流指示
• 电流监测输出
• 每相开关频率高达1MHz
• 保护功能：过压保护（OVP）、欠压保护（UVP）、负电压保护（NVP）、过流保护（OCP）、欠压锁定（UVLO）
• 小型48引脚WQFN封装
• 符合RoHS标准且无卤素

• VR12 / IMVP7英特尔CPU核心电源
• AVP降压转换器
• 笔记本电脑/上网本/台式电脑CPU核心电源
