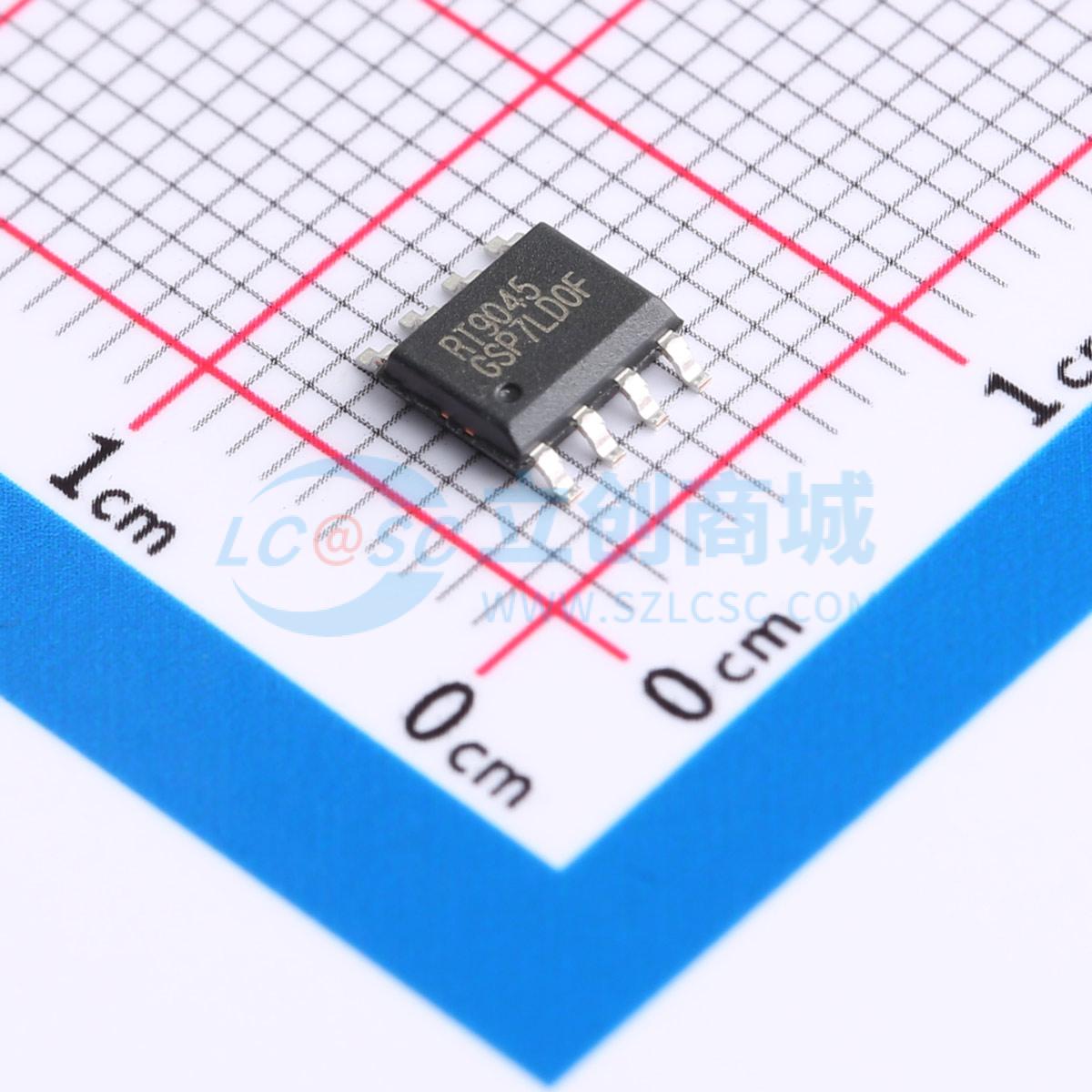

RT9045GSP

1.8A灌/拉电流总线终端调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9045是一款简单、经济高效且高速的线性稳压器，专为双数据速率（DDR）内存系统生成端接电压而设计，以满足器件要求。该稳压器能够在将输出电压调节至20mV以内的同时，主动吸收或提供高达1.8A的电流。通过两个外部分压电阻，可精确调节输出端接电压以跟踪VDDQ / 2，或者通过外部强制REFEN引脚电压来设定所需的输出电压
品牌名称: RICHTEK(立锜)
商品型号: RT9045GSP
商品编号: C425782
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

RT9045是一款简单、经济高效的高速线性稳压器，旨在双数据速率（DDR）内存系统中生成端接电压，以满足器件要求。该稳压器能够在将输出电压调节至20mV以内的同时，主动吸收或提供高达1.8A的电流。通过两个外部分压器电阻，输出端接电压可精确调节以跟踪VDDQ / 2，或者通过外部强制REFEN引脚电压来编程所需的输出电压。 RT9045还集成了高速差分放大器，以在线路/负载瞬变时提供超快速响应。其他特性包括极低的初始失调电压、出色的负载调节能力、双向电流限制和片上热关断保护。

商品特性

引脚镀层系统 G：绿色（无卤无铅） Z：环保（无卤无铅的生态元素）
符合RoHS标准，且符合IPC/JEDEC J - STD - 020的现行要求
适用于SnPb或无铅焊接工艺
非常适合DDR应用
吸收和提供电流：DDRII 1.8A吸收/提供，VIN = 1.8V；DDRIII 1.5A吸收/提供，VIN = 1.5V；LPDDRIII 1.2A吸收/提供，VIN = 1.35V；DDRIV 1.2A吸收/提供，VIN = 1.2V
集成功率MOSFET
为DDR内存接口生成端接电压
使用输出陶瓷电容时稳定
满载时输出电压精度高
通过两个外部电阻进行输出调节
外部元件数量少
具备高阻抗输出的挂起到内存（STR）功能的关断模式
电流限制保护
片上热保护
符合RoHS标准

应用领域

台式电脑、笔记本电脑和工作站
显卡内存端接
机顶盒、数字电视、打印机
嵌入式系统
有源端接总线
DDR内存系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	-
	输出电流	1.8A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	-
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
