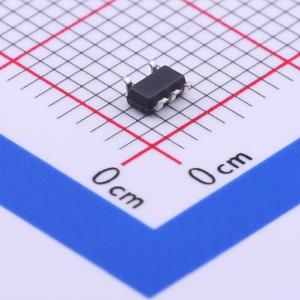

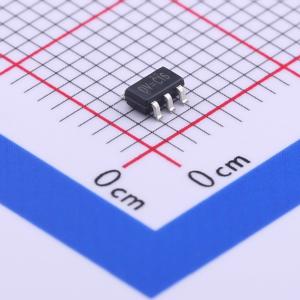

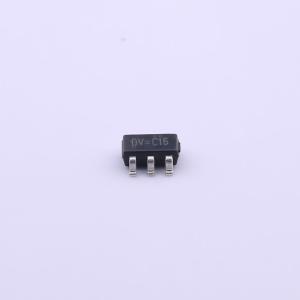

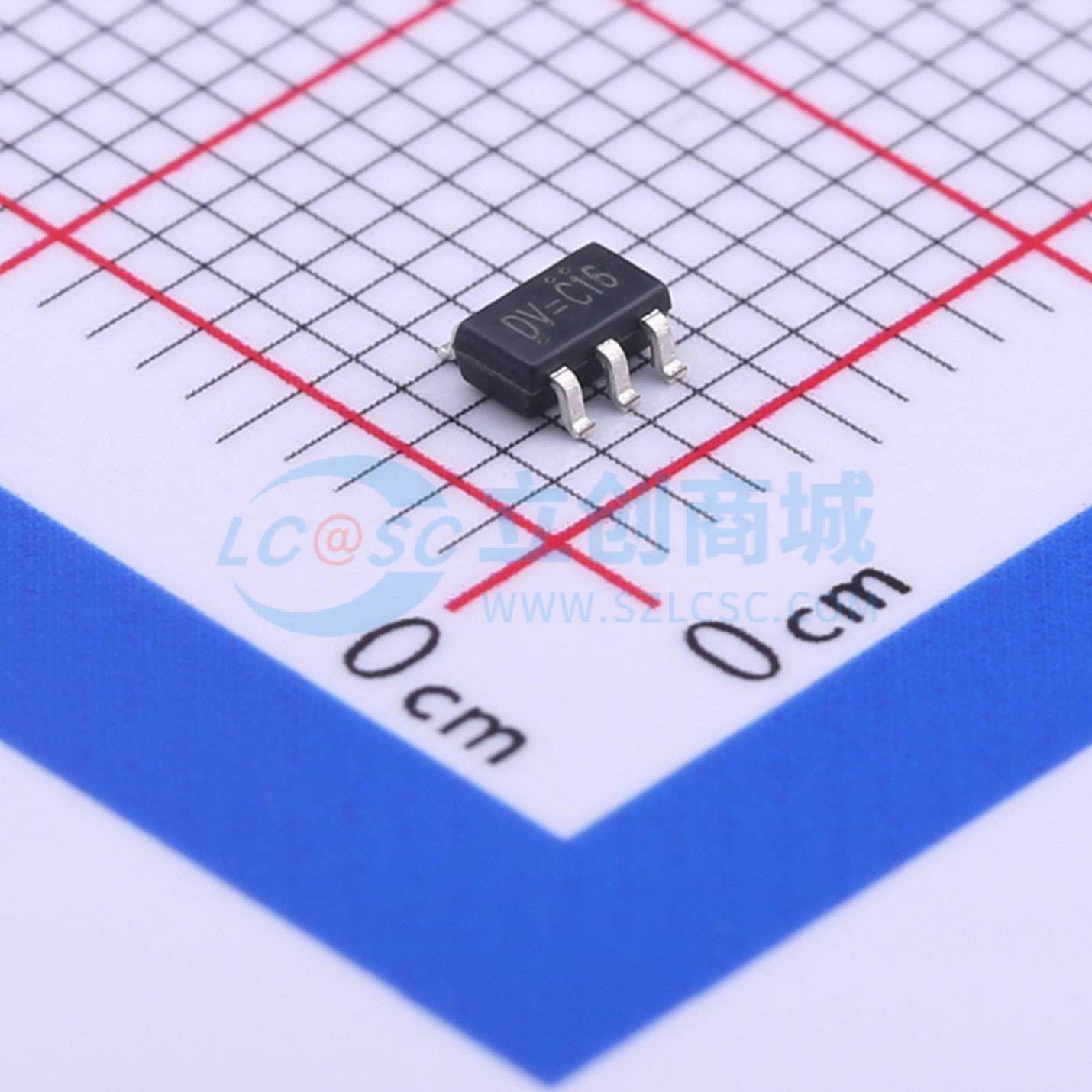

RT9198-28GBR
300mA低噪声、超快速CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于对性能和空间有要求的便携式射频和无线应用。针对电池供电系统进行了优化，可提供超低噪声和低静态电流。在压降情况下，稳压器接地电流仅略有增加，进一步延长了电池寿命。还可与低等效串联电阻（ESR）陶瓷电容器配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下功耗小于0.01μA，快速开启时间小于50μs。其他特性包括超低压降、高输出精度、限流保护和高纹波抑制比。提供SOT-23-3、SOT-23-5、TSOT-23-3、TSOT-23-5、SC-70-5、SC-82、MSOP-8和WDFN-6L 2x2封装，输出电压范围为1.5V至5.0V，步长为0.1V。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9198-28GBR
- 商品编号
- C425798
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 220mV@(300mA) | |
| 静态电流(Iq) | 90uA | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9198/A专为对性能和空间有严格要求的便携式射频和无线应用而设计。RT9198/A针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。RT9198/A还可与低等效串联电阻（ESR）陶瓷电容配合使用，减少了电源应用所需的电路板空间，这对于手持无线设备至关重要。RT9198/A在关断模式下的功耗低于0.01μA，开启时间小于50μs。其他特性包括超低压差、高输出精度、限流保护和高纹波抑制比。RT9198/A提供SOT - 23 - 3、SOT - 23 - 5、TSOT - 23 - 3、TSOT - 23 - 5、SC - 70 - 5、SC - 82、MSOP - 8和WDFN - 6L 2×2等封装形式，输出电压范围为1.5V至5.0V，步长为0.1V。
商品特性
- 适用于射频应用的低噪声特性
- 线路/负载瞬态快速响应
- 快速启动（典型值50μs）
- 关断时待机电流小于0.01μA
- 低压差：300mA时为220mV
- 宽工作电压范围：2.5V至5.5V
- TTL逻辑控制关断输入
- 低温漂系数
- 限流保护
- 热关断保护
- 仅需μF级输出电容即可保证稳定性
- 高电源抑制比
- 可定制电压
- 符合RoHS标准且100%无铅
应用领域
- CDMA/GSM手机
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本式计算机
- 手持仪器
- PCMCIA卡
- 便携式信息设备
