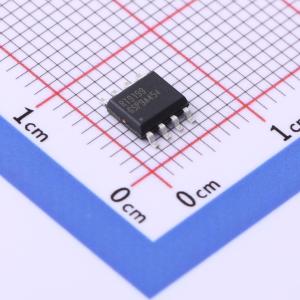

温馨提醒：图片仅供参考，商品以实物为准
RT9199GSP
经济高效的2A峰值灌电流/拉电流总线端接稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9199是一款简单、经济高效的高速线性稳压器，旨在双数据速率（DDR）内存系统中生成端接电压，以满足器件要求。该稳压器能够在将输出电压调节至20mV以内的同时，为DDRII主动吸收或提供高达2A的峰值电流，为DDRIII提供高达1.5A的峰值电流。通过两个外部分压器电阻，输出端接电压可精确调节以跟踪1/2 VDDQ，或者也可以通过外部施加REFEN引脚电压来设定所需的输出电压
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9199GSP
- 商品编号
- C425799
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5.5V | |
| 特性 | 过热保护；过流保护 |
商品概述
RT9199 是一款简单、成本效益高且高速的线性稳压器，设计用于在双数据速率 (DDR) 存储系统中生成终端电压，以符合设备要求。该稳压器能够主动吸收或提供高达2A（针对DDRII）或1.5A（针对DDRIII）的峰值电流，同时将输出电压调节在20mV以内。通过两个外部分压电阻，输出终端电压可以紧密跟踪1/2 VDDQ，或者可以通过外部强制REFEN引脚电压来编程所需的输出电压。
RT9199 还集成了一个高速差分放大器，以在线/负载瞬态时提供超快响应。其他特性包括极低的初始偏移电压、优异的负载调节、双向电流限制以及片上热关断保护。
RT9199 提供SOP-8和SOP-8（Exposed Pad）表面贴装封装。
应用领域
- 台式机、笔记本电脑和工作站
- 显卡内存终端
- 机顶盒、数字电视、打印机
- 嵌入式系统
- 活跃终止总线
- DDR/II 内存系统
