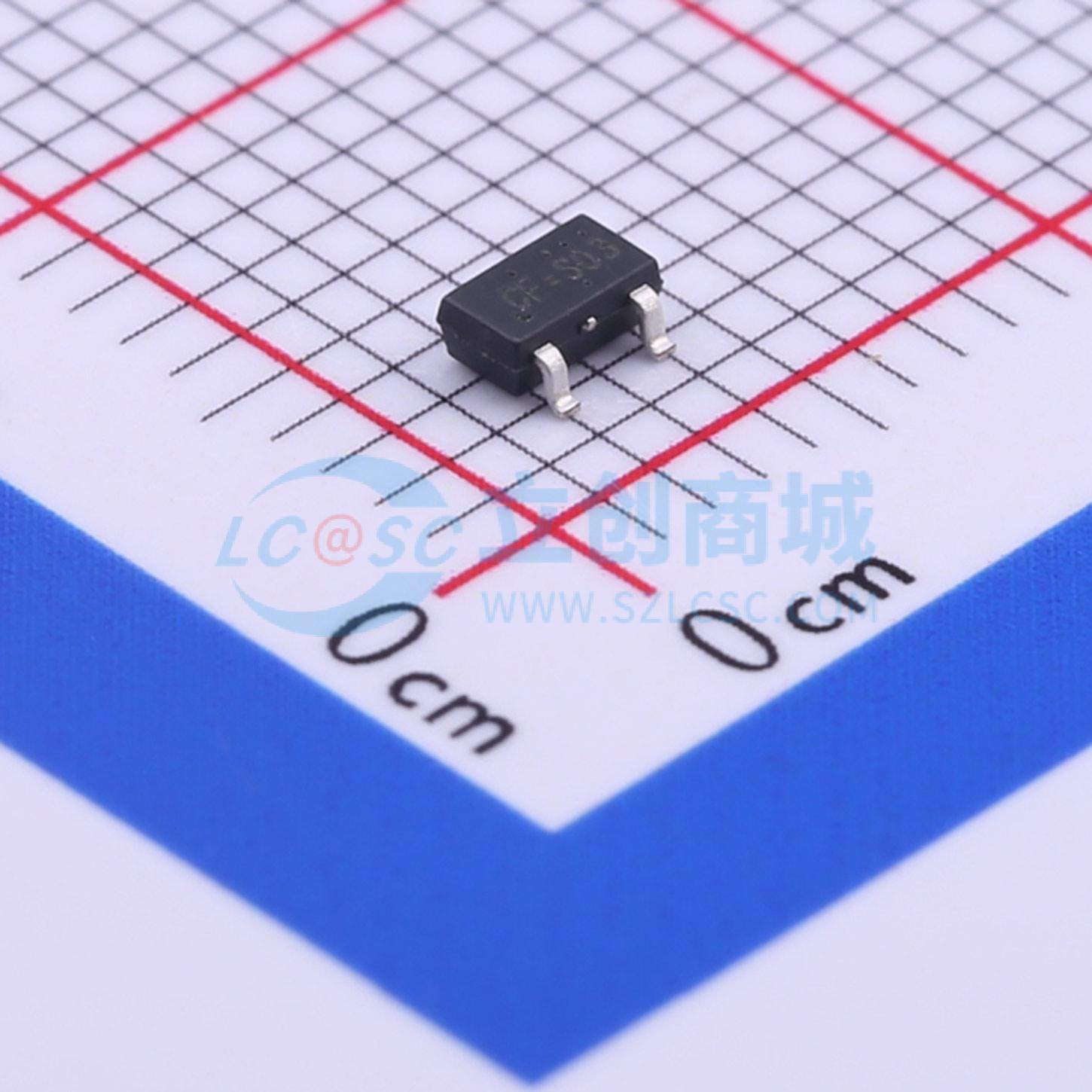

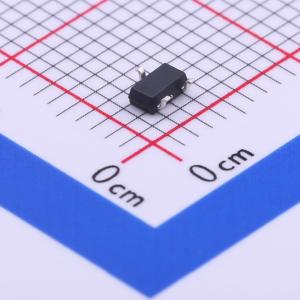

RT9169-12GVL
输入6V 输出1.2V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9169/H 系列是专为电池供电设备设计的 100mA 超低静态电流 CMOS 低压差（LDO）稳压器。输出电压范围为 1.2V 至 5V，每步 0.1V。其他特性包括 4μA 超低静态电流、低压差、高输出精度、限流保护和高纹波抑制比
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9169-12GVL
- 商品编号
- C425790
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 1.2V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 30dB@(1kHz) | |
| 压差 | 450mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4uA | |
| 噪声 | 250uV | |
| 特性 | 过流保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9169/H系列是专为电池供电设备设计的100mA超低静态电流CMOS低压差（LDO）稳压器。输出电压范围为1.2V至5V，每步0.1V。 其他特性包括4μA超低静态电流、低压差、高输出精度、限流保护和高纹波抑制比。
商品特性
- 超低静态电流：4μA
- 低压差：100mA时为450mV
- 宽工作电压范围：2V至6V
- 限流保护
- 仅需1μF输出电容即可实现稳定
- 高电源抑制比
- 符合RoHS标准且100%无铅（Pb）
应用领域
- 电池供电设备
- 掌上电脑、笔记本电脑
- 手持仪器
- PCMCIA卡
