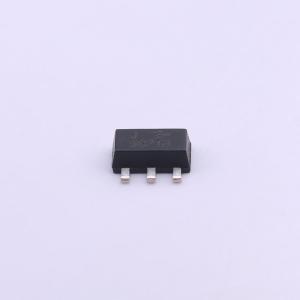

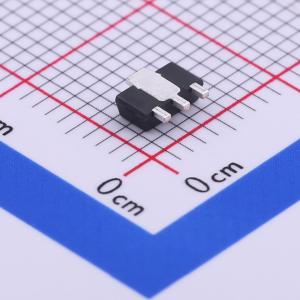

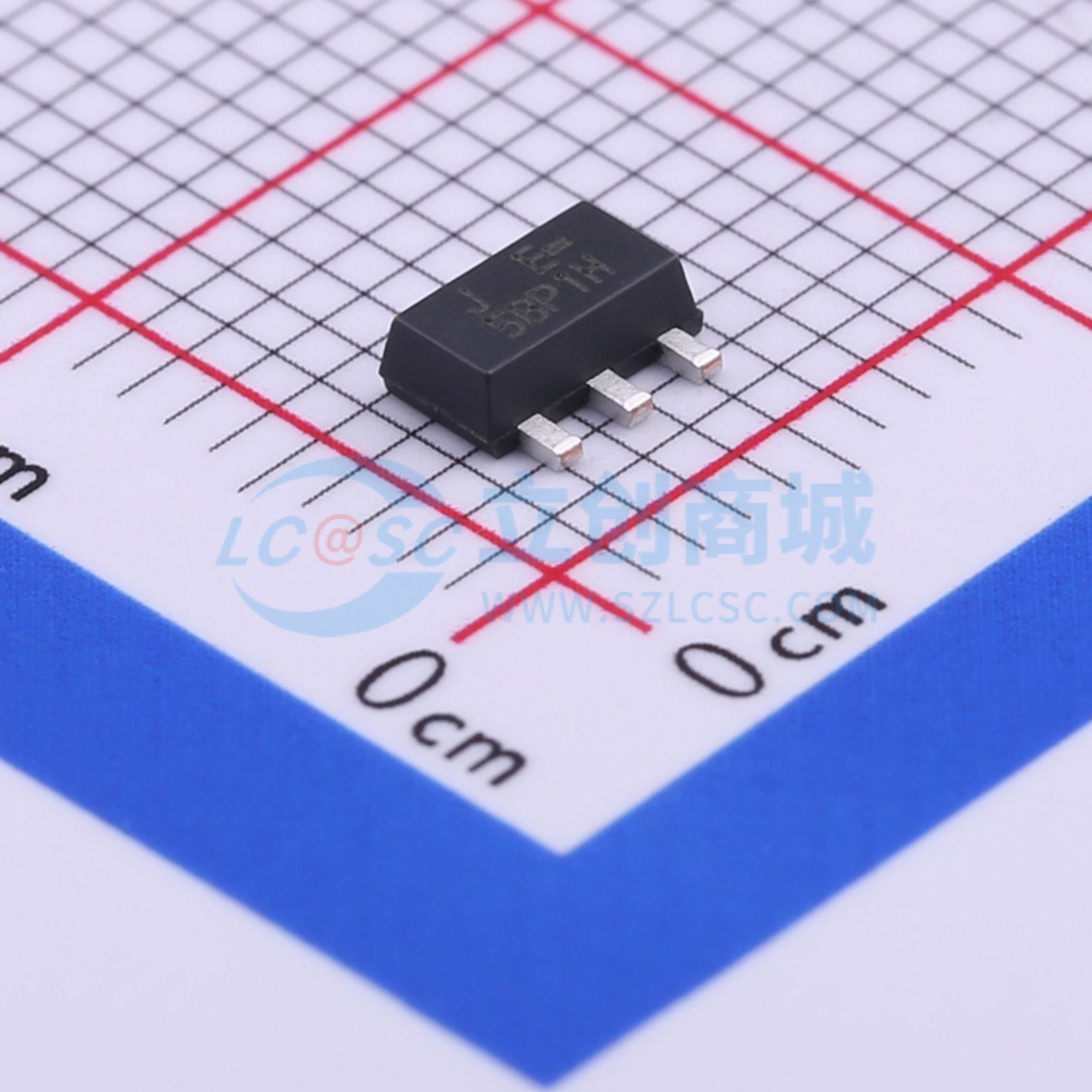

RT9166A-33GXL
输入5.5V 输出3.3V 600mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS 低压差稳压器针对超快速瞬态响应进行了优化。该器件能够分别提供 300mA 或 600mA 的输出电流，压差分别为 230mV 或 580mV。针对 CD/DVD-ROM、CD/RW 或无线通信电源应用进行了优化。稳压器在低至 1μF 的输出电容下也能保持稳定。其他特点包括超低压差、高输出精度、限流保护和高纹波抑制比。器件提供 1.2V 至 4.5V 的固定输出电压范围，每步 0.1V。稳压器提供 3 引脚 SOT-23、SOT-89、SOT-223、TO-92 和 TO-252 封装。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9166A-33GXL
- 商品编号
- C425789
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.084克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) | |
| 压差 | 580mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 220uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9166/A系列是CMOS低压差稳压器，针对超快速瞬态响应进行了优化。该器件能够分别提供300mA或600mA的输出电流，压差分别为230mV或580mV。 RT9166/A系列针对CD/DVD-ROM、CD/RW或无线通信电源应用进行了优化。RT9166/A稳压器在输出电容低至1μF时仍能保持稳定。其他特性包括超低压差、高输出精度、限流保护和高纹波抑制比。 该器件提供固定输出电压，范围为1.2V至4.5V，每步0.1V。RT9166/A稳压器提供3引脚SOT - 23（仅RT9166）、SOT - 89、SOT - 223、TO - 92和TO - 252封装。
商品特性
- 低静态电流（典型值220μA）
- 保证300/600mA输出电流
- 低压差：300/600mA时为230/580mV
- 宽工作电压范围：3V至5.5V
- 超快速瞬态响应
- 严格的负载和线性调节
- 限流保护
- 热关断保护
- 仅需低ESR陶瓷电容即可保持稳定
- 可定制电压
- 符合RoHS标准且100%无铅
应用领域
- CD/DVD-ROM、CD/RW
- 无线局域网卡/键盘/鼠标
- 电池供电设备
- XDSL路由器
- PCMCIA卡
