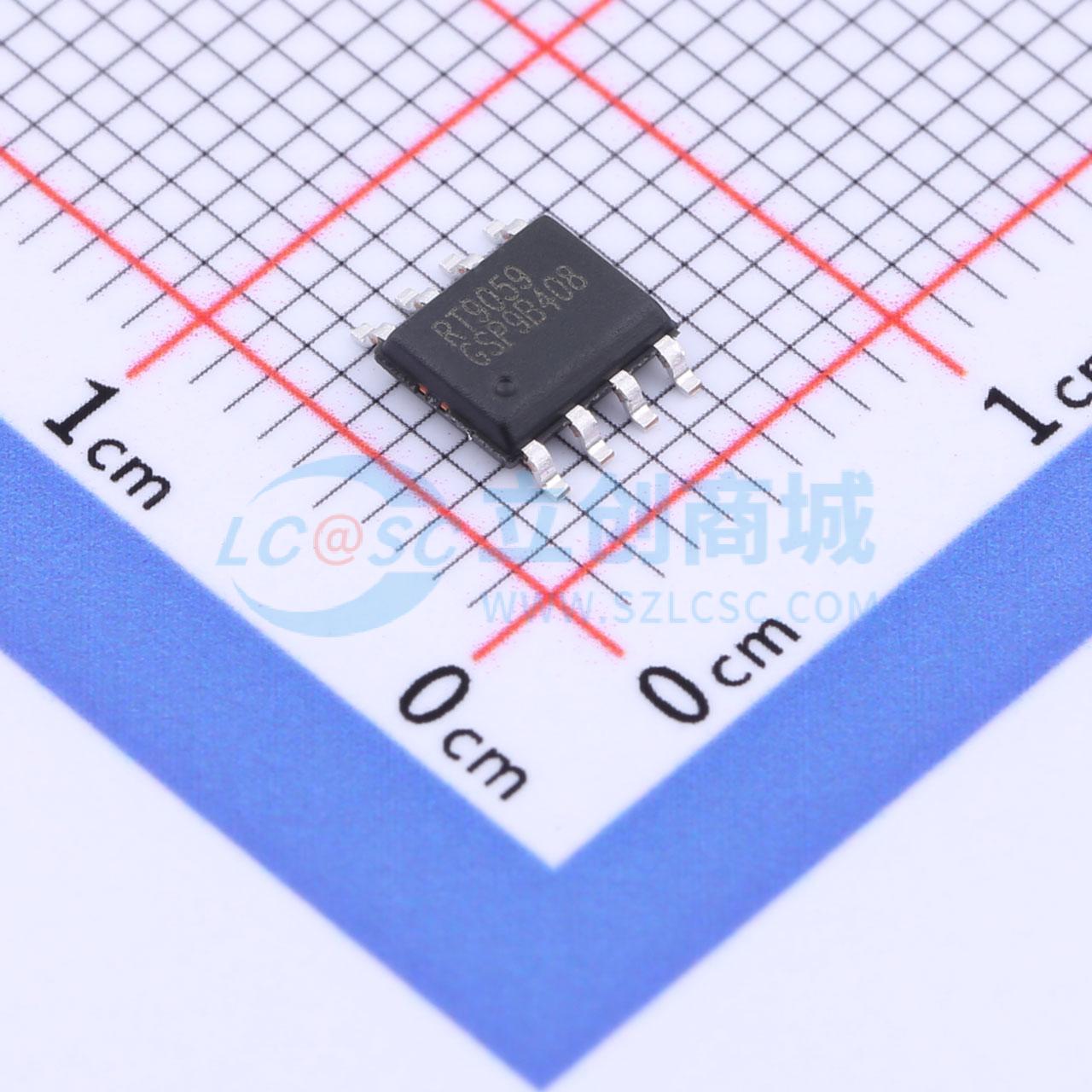

温馨提醒：图片仅供参考，商品以实物为准
RT9059GSP
3A超低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能正电压调节器，适用于需要极低输入电压和极低压降电压的应用，最大输出电流可达3A。它可以在低至1V的VIN和3V的VDD电压下工作，可编程输出电压低至0.8V。具有超低压降的特点，适用于VOUT非常接近VIN的应用。此外，它还有一个使能引脚，可在关机时进一步降低功耗。能在线路、负载和温度变化时提供出色的调节性能，还能提供电源良好信号，以指示VO的电压电平是否达到其额定值的90%。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9059GSP
- 商品编号
- C425783
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3V~5.5V | |
| 输出电流 | 3A | |
| 压差 | 350mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 600uA | |
| 特性 | PG脚；热关断；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9059是一款高性能正电压稳压器，专为需要极低输入电压和极低压差、输出电流高达3A的应用而设计。它的输入电压（VIN）低至1V，电源电压（VDD）为3V，输出电压可编程，最低可达0.8V。RT9059具有超低压差特性，非常适合输出电压（VOUT）非常接近输入电压（VIN）的应用。此外，它还设有使能引脚，可在关断时进一步降低功耗。RT9059在输入电压、负载和温度变化时都能提供出色的稳压性能。它还提供电源正常信号，用于指示输出电压（V₀）是否达到其额定值的90%。
商品特性
- 输出电流高达3A
- 可调输出电压精度高达1.5%
- 典型情况下，3A负载时压差为350mV
- 输出电压电源正常信号
- 禁用时输出电压下拉电阻
- 限流保护
- 热关断保护
- 符合RoHS标准且无卤
应用领域
- 笔记本电脑应用
- 主板应用
