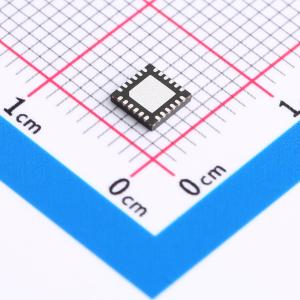

RT8205MGQW

RT8205L/M 是一款双降压开关模式电源控制器，用于在电池供电系统中生成逻辑电源电压。它包含两个可在 2V 至 5.5V 范围内调节的脉冲宽度调制（PWM）控制器，还具备固定的 5V/3.3V 线性稳压器。每个线性稳压器可提供高达 100mA 的输出电流，并能自动将线性稳压器自举至 PWM 输出。（RT8205M）可通过 SECFB 监测可选的外部电荷泵。RT8205L/M 具备片上上电排序、电源正常输出、内部软启动和内部软放电输出功能，可防止关机期间出现负电压。 恒定导通时间 PWM 控制方案无需检测电阻即可工作，能在保持近乎恒定开关频率的同时，对负载瞬态响应提供 100ns 的响应时间。为消除音频应用中的噪声，该器件具备超声模式，可将开关频率维持在 25kHz 以上。此外，二极管仿真模式可在轻载应用中实现效率最大化。RT8205L/M 采用 4x4 WQFN-24L 封装。

• 具备 100ns 负载阶跃响应的恒定导通时间控制
• 宽输入电压范围：6V 至 25V
• 两个可在 2V 至 5.5V 范围内调节的输出
• 次级反馈输入可维持电荷泵电压（RT8205M）
• 固定的 3.3V 和 5V LDO 输出：100mA
• 2V 参考电压
• 可通过 TONSEL 设置选择频率
• 4700ppm/℃ Rps(on) 电流检测
• 可编程电流限制与使能控制相结合
• 可选 PWM、DEM 或超声模式
• 内部软启动和软放电
• 最高效率可达 97%
• 5mW 静态功耗
• 热关断
• 符合 RoHS 标准且无卤素

• 笔记本电脑和超极本
• 3 节和 4 节锂离子电池供电设备
