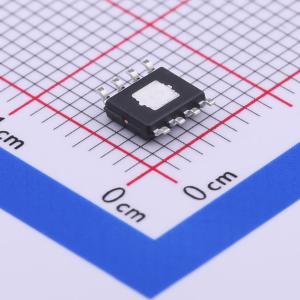

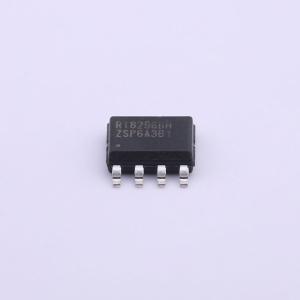

温馨提醒：图片仅供参考，商品以实物为准
RT8296BHZSP
3A, 23V, 1.2MHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8296B是一款高效率、单片同步降压DC/DC转换器,可从4.5V到23V的输入电压范围内提供高达3A的输出电流。其电流模式架构和外部补偿使瞬态响应可以在广泛的负载和输出电容器范围内进行优化。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8296BHZSP
- 商品编号
- C425778
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8296B是一款高效的单片同步降压DC/DC转换器，可在4.5V至23V的输入电源下提供高达3A的输出电流。RT8296B的电流模式架构和外部补偿功能，可在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制功能可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。故障情况还包括输出欠压保护和热关断保护。低电流（<3μA）关断模式可断开输出，便于电池供电系统进行电源管理。RT8296B采用SOP-8（外露焊盘）封装。
商品特性
- ±1.5%高精度反馈电压
- 4.5V至23V输入电压范围
- 3A输出电流
- 集成N沟道MOSFET开关
- 电流模式控制
- 固定频率工作：1.2MHz
- 输出电压从0.8V至15V可调
- 效率高达95%
- 可编程软启动
- 使用低ESR陶瓷输出电容可稳定工作
- 逐周期过流保护、输入欠压锁定
- 输出欠压保护
- 热关断保护
- 符合RoHS标准且无卤
应用领域
- 外部存储设备
- 无线接入点/路由器
- 机顶盒
- 工业和商业低功耗系统
- LCD显示器和电视
- 绿色电子产品/电器
- 高性能DSP的负载点稳压
