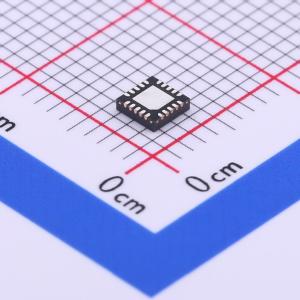

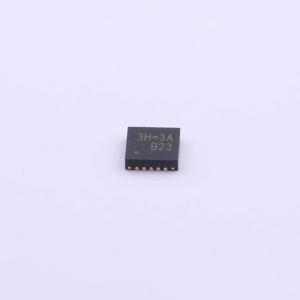

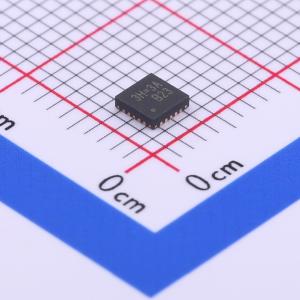

温馨提醒：图片仅供参考，商品以实物为准
RT6585BGQW
双通道同步降压控制器带5V/3.3V线性稳压器
- 描述
- RT6585A/B 是一款双通道同步降压控制器,支持超低功耗模式,适用于超极本系统电源解决方案。它包括两个 PWM 控制器,输出电压可调范围分别为 2V 至 5.5V 和 2V 至 4V,以及两个固定 5V/3.3V 的线性稳压器。每个线性稳压器可提供高达 100mA 的输出电流。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6585BGQW
- 商品编号
- C426465
- 商品封装
- WQFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
参数完善中
商品概述
RT6585A/B是一款双通道降压控制器，可为电池供电系统生成电源电压。它包含两个可在2V至5.5V范围内调节的脉冲宽度调制（PWM）控制器，以及两个固定的5V/3.3V线性稳压器。每个线性稳压器可提供高达100mA的输出电流，3.3V线性稳压器在35mA负载下的精度为1%。RT6585A/B具有一个振荡器输出，用于驱动外部电荷泵应用。其他特性包括板载上电时序控制、电源正常输出、内部软启动以及软放电输出，可防止关机期间出现负电压。 一种恒定电流纹波PWM控制方案无需检测电阻即可工作，并能对负载瞬变提供100ns的响应。为了最大限度地提高电源效率，RT6585A/B在轻载应用中会自动切换到二极管仿真模式。RT6585A/B采用3x3 WQFN-20L封装。
商品特性
- 支持超极本的连接待机模式
- 具有100ns负载阶跃响应的CCRCOT控制
- PWM最大占空比>98%
- 输入电压范围为5V至25V
- 双路可调输出：
- 通道1：2V至5.5V
- 通道2：2V至4V
- 5V/3.3V LDO，输出电流达100mA
- 3.3V LDO输出精度为1%
- 用于电荷泵应用的振荡器驱动输出
- 内部频率设置：
- 400kHz/475kHz（通道1/通道2）
- 内部软启动和软放电
- 4700ppm/℃ RDS(ON)电流检测
- 独立的开关启用控制
- 内置过压保护（OVP）/欠压保护（UVP）/过流保护（OCP）/过温保护（OTP）
- 非锁存欠压锁定（UVLO）
- 电源正常指示
- 符合RoHS标准且无卤
应用领域
- 笔记本电脑和上网本
- 系统电源
- 3节和4节锂离子电池供电设备
