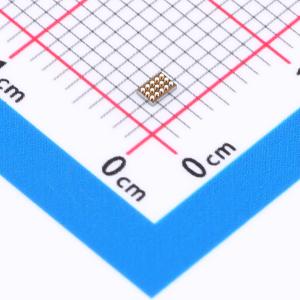

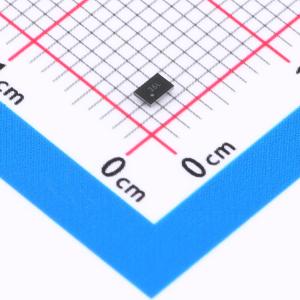

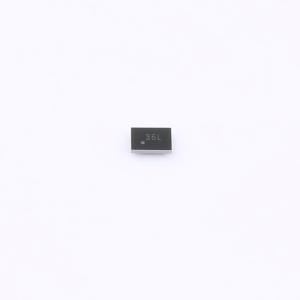

温馨提醒：图片仅供参考，商品以实物为准
RT4723WSC
双路输出AMOLED偏置
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT4723 是一款高度集成的升压、LDO 和反相电荷泵，用于产生正输出电压和负输出电压。负输出电压可在 -0.6V 至 -2V 之间调节。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT4723WSC
- 商品编号
- C425169
- 商品封装
- WLCSP-15B(1.4x2.1)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 4.6V | |
| 输出电压 | 4.6V；600mV~2.4V | |
| 输出电流 | 55mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 特性 | 带使能；欠压锁定；过热保护；过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极和负极 | |
| 输出通道数 | 2 |
商品概述
RT4723是一款高度集成的升压、LDO和反相电荷泵，可产生正输出电压和负输出电压。通过SWIRE接口协议，负输出电压可在-0.6V至-2.4V之间以100mV的步长进行调节。该器件采用具有自动模式转换功能的-0.33x/-0.5x模式分数电荷泵，以保持最高效率。RT4723的输入电压范围为2.5V至4.6V，针对单节电池供电的产品进行了优化，输出电流最高可达55mA。RT4723采用WL-CSP-15B 1.39x2.07 (BSC)封装，可实现PCB空间的优化解决方案。
商品特性
- 2.5V至4.6V电源电压范围
- 单总线协议
- 固定4.6V正电压输出
- 通过SWIRE引脚实现负电压输出，范围为-0.6V至-2.4V，步长为0.1V
- -0.33x/-0.5x电荷泵自动模式转换
- 内置软启动
- 最大输出电流55mA
- 可编程输出快速放电功能
- IC关断时输出高阻抗
- 欠压锁定（UVLO）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）
- 关断电流<1μA
- 采用15球WL-CSP封装
应用领域
- 便携式设备中的AMOLED偏置
