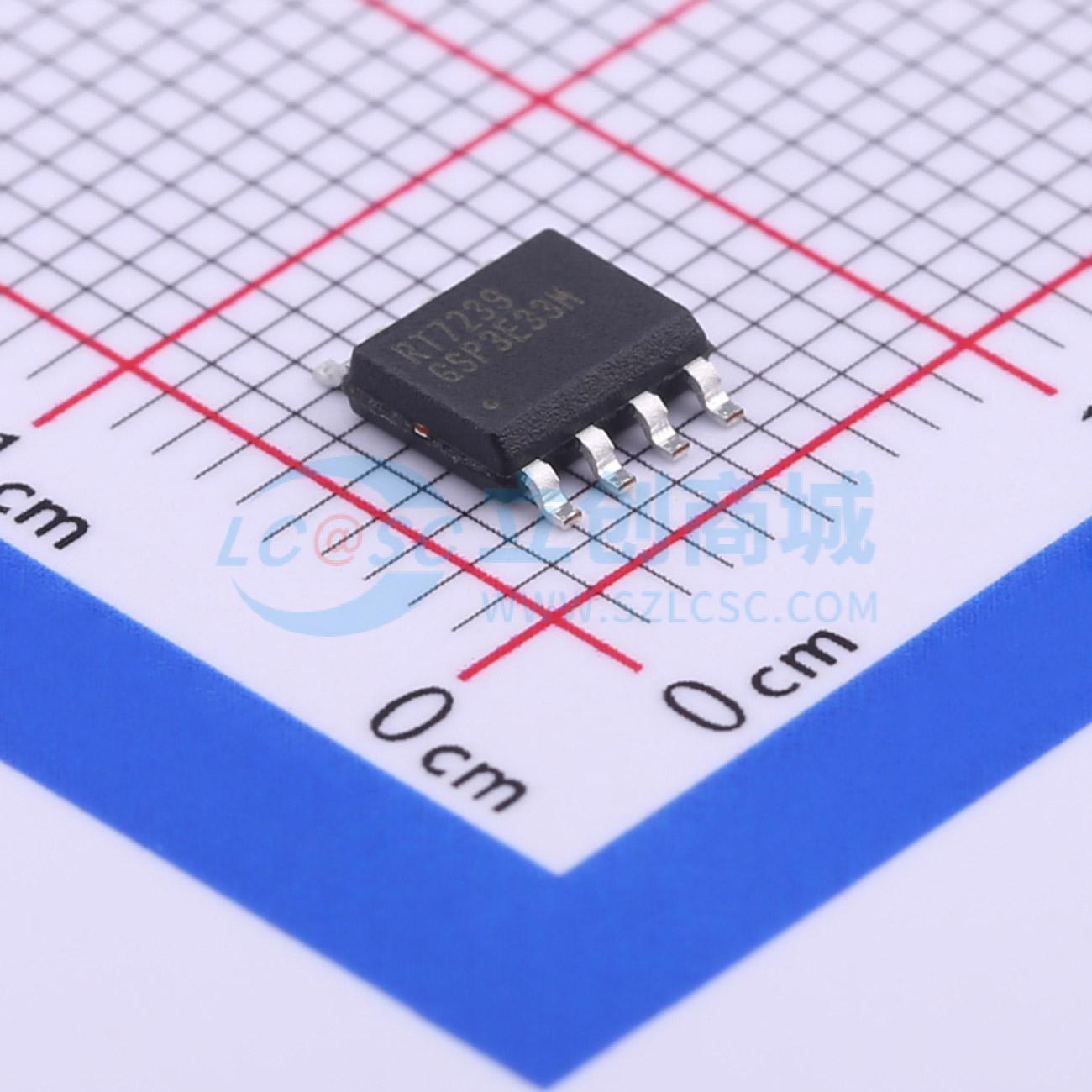

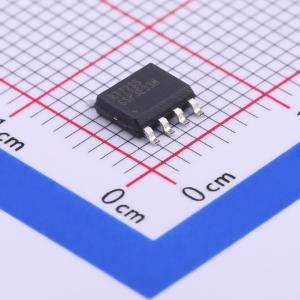

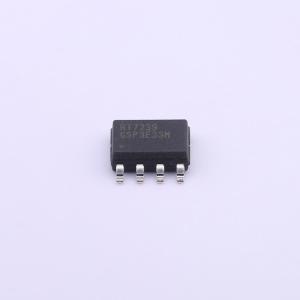

RT7239GSP
5A 18V 650kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7239GSP是一款采用高级恒定导通时间控制模式的同步降压DC-DC转换器,支持4.5V至18V的输入电压范围,最大输出电流为5A,开关频率为650kHz,支持所有陶瓷电容,效率高达95%。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7239GSP
- 商品编号
- C425174
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~8V | |
| 输出电流 | 5A | |
| 开关频率 | 650kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7235/36/39/40是一款采用先进恒定导通时间（ACOT™）模式控制的同步降压型DC/DC转换器。它能实现高功率密度，可在4.5V至18V的输入电源下提供高达5A的输出电流。专有的ACOT™模式在宽负载范围和各种陶瓷电容条件下提供了最佳的瞬态响应，使该器件能够采用极低ESR的输出电容，以确保性能稳定。此外，RT7235/36/39/40在输入电压和负载变化时能保持出色的恒定开关频率，集成的同步功率开关与ACOT™模式配合，可在整个输出电流负载范围内实现高效率。逐周期电流限制通过检测低端MOSFET的谷底电流提供精确保护，外部软启动设置可消除启动时的输入电流浪涌。保护功能包括RT7235/36/39/40的热关断，以及RT7235/36的输出欠压保护（UVP）/过压保护（OVP）。当UVP/OVP触发时，TSSOP - 14（外露焊盘）封装的器件将进入锁存模式，WDFN - 10L 3x3封装的器件将进入打嗝模式。 RT7235/36提供TSSOP - 14（外露焊盘）和WDFN - 10L 3x3封装，RT7235工作在强制连续导通模式。 RT7239/40提供SOP - 8（外露焊盘）封装，RT7239工作在强制连续导通模式。
商品特性
- ACOT™模式实现快速瞬态响应
- 4.5V至18V输入电压范围
- 5A输出电流
- 35mΩ内部低端N - MOSFET
- 先进的恒定导通时间控制
- 支持所有陶瓷电容
- 高达95%的效率
- 全负载电流下650kHz开关频率（RT7235、RT7239）
- 轻载时不连续工作模式（RT7236、RT7240）
- 输出电压从0.765V至8V可调
- 软启动可调
- 逐周期电流限制
- 输入欠压锁定
- 热关断
- 符合RoHS标准且无卤
应用领域
- 工业和商业低功率系统
- 计算机外设
- LCD显示器和电视
- 绿色电子产品/电器
- 高性能DSP、FPGA和ASIC的负载点稳压
