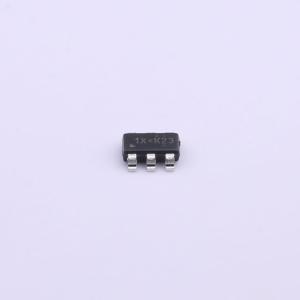

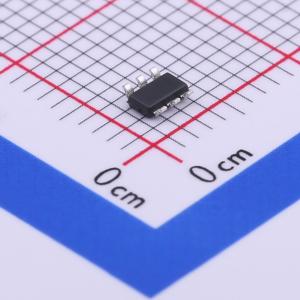

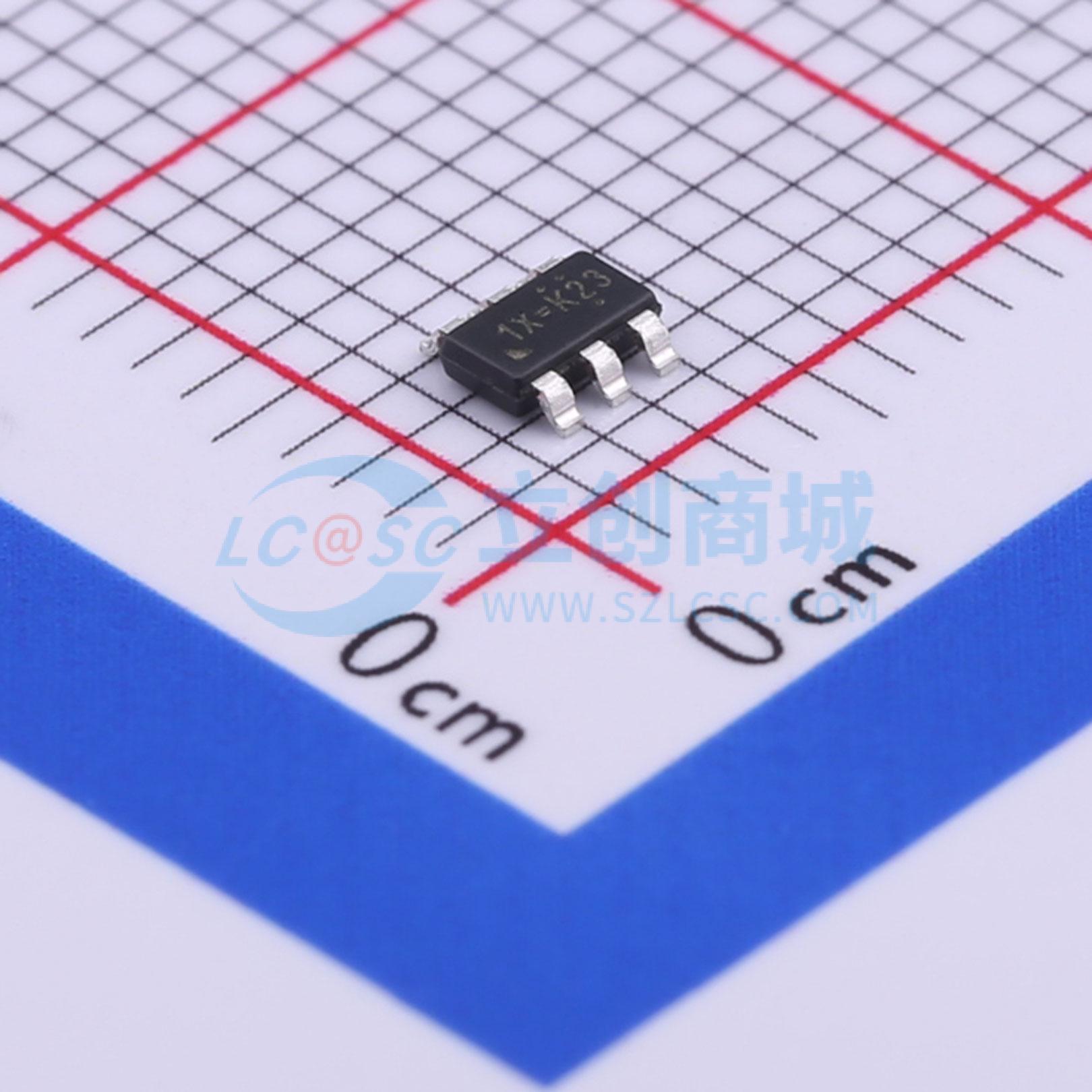

温馨提醒：图片仅供参考，商品以实物为准
RT6224DHGJ6F
3A、18V、1.4MHz同步降压转换器
- 描述
- RT6224D是一款高效率的单片同步降压DC-DC转换器,可从4.3V到18V的输入电压范围内提供高达3A的输出电流。采用ACOTTM架构,支持快速瞬态响应和恒定频率。具有多种保护功能,包括逐周期限流、软启动、欠压保护、过压保护和热关断。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6224DHGJ6F
- 商品编号
- C425173
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~18V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 3A | |
| 开关频率 | 1.4MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6224D是一款高效的单片同步降压DC-DC转换器，可在4.3V至18V的输入电源下提供高达3A的输出电流。RT6224D采用ACOT™架构，可改善瞬态响应并保持恒定频率。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。故障情况还包括输出欠压保护、输出过压保护和热关断。
商品特性
- 轻载时输出电压小
- 高端过流限制
- 集成90mΩ/45mΩ MOSFET
- 4.3V至18V电源电压范围
- 1.4MHz开关频率
- ACOT™控制
- 0.6V ±1.5%电压基准
- 对预偏置输出进行单调启动
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- DSL调制解调器
- 液晶电视
交货周期
订货1-3个工作日购买数量
(3000个/圆盘，最小起订量 80 个)个
起订量：80 个3000个/圆盘
总价金额：
￥ 0.00近期成交0单
