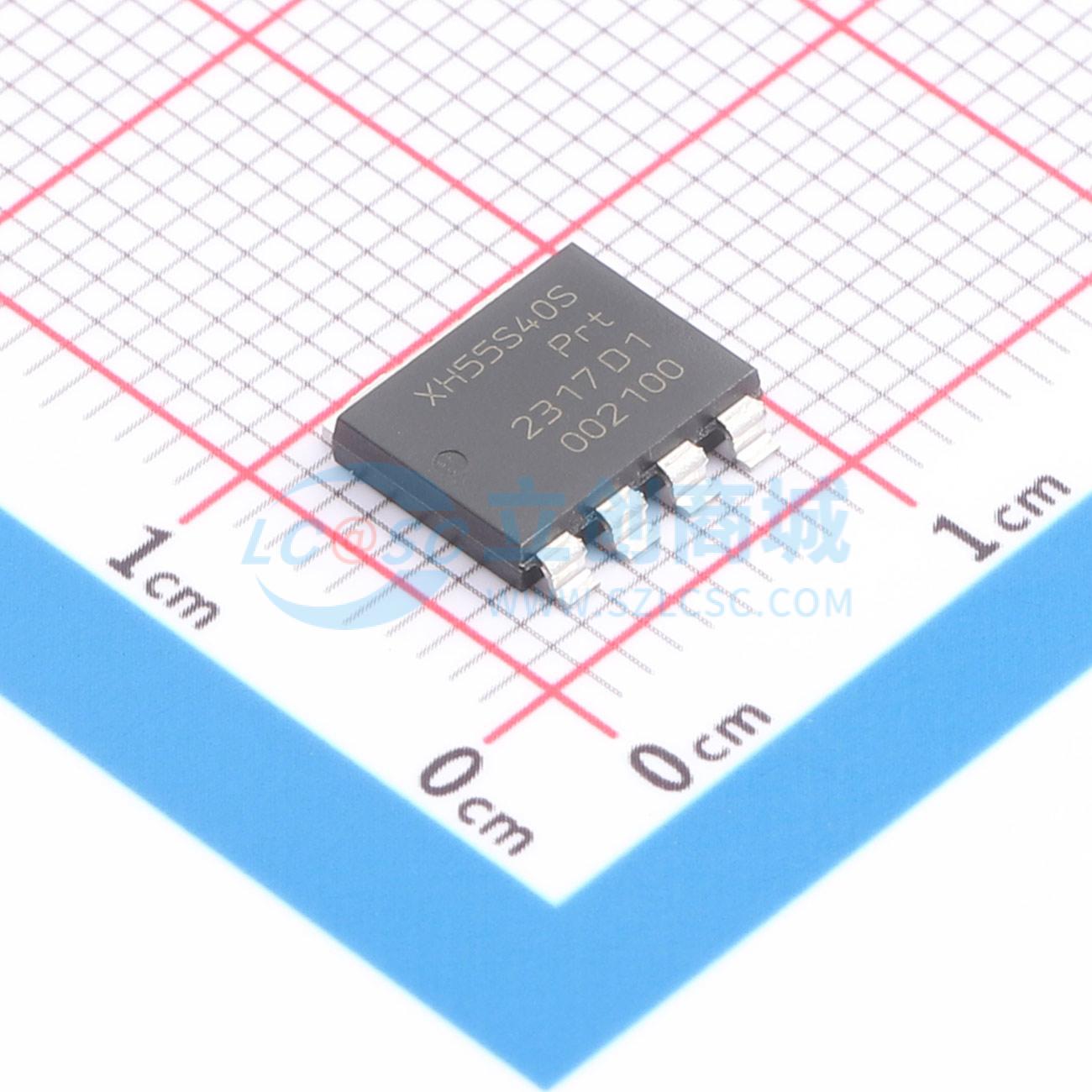

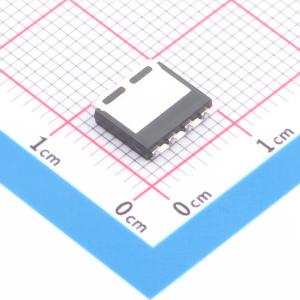

PSMNR55-40SSHJ
N沟道,电流:500A,耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 500 Amp连续电流，标准电平栅极驱动，采用LFPAK88封装的N沟道增强型MOSFET。NextPowerS3系列采用独特的“SchottkyPlus”技术，可实现通常与集成肖特基或类肖特基二极管的MOSFET相关的高效率和低尖峰性能，但不会出现有问题的高泄漏电流。NextPowerS3特别适用于高开关频率下的高效应用，以及高负载电流下的安全可靠开关。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMNR55-40SSHJ
- 商品编号
- C3278372
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 500A | |
| 导通电阻(RDS(on)) | 0.55mΩ@10V | |
| 耗散功率(Pd) | 375W | |
| 阈值电压(Vgs(th)) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 267nC@10V | |
| 输入电容(Ciss) | 21.162nF | |
| 反向传输电容(Crss) | 1.197nF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.805nF |
商品特性
- 具备500安培的连续电流能力
- LFPAK88(8 x 8毫米)LFPAK风格的低应力外露引线框架,确保极致可靠性、最佳焊接效果并便于焊点检查
- 采用铜夹和焊片连接,降低封装电感和电阻,提高ID(最大值)额定值
- 是D2PAK和10 x 12毫米无引脚封装类型的理想替代品
- 可在175°C环境下工作
- 满足UL2595关于爬电距离和电气间隙的要求
- 具备雪崩额定值,经过100%测试
- 低QG、QGD和QOSS,实现高效率,尤其在较高开关频率下
- 超快开关速度和软体二极管恢复特性,减少尖峰和振铃,推荐用于低EMI设计
- 独特的“肖特基增强(SchottkyPlus)”技术,实现类肖特基开关性能和低IDSS漏电流
- 窄VGS(th)额定值,便于并联使用并改善电流分配
- 非常强的线性模式/安全工作区特性,确保在高电流条件下安全可靠地开关
应用领域
-无刷直流电机控制-高功率AC-DC应用中的同步整流器,如服务器电源-电池保护和电池管理系统(BMS)-电子保险丝和负载开关-热插拔/浪涌电流管理
