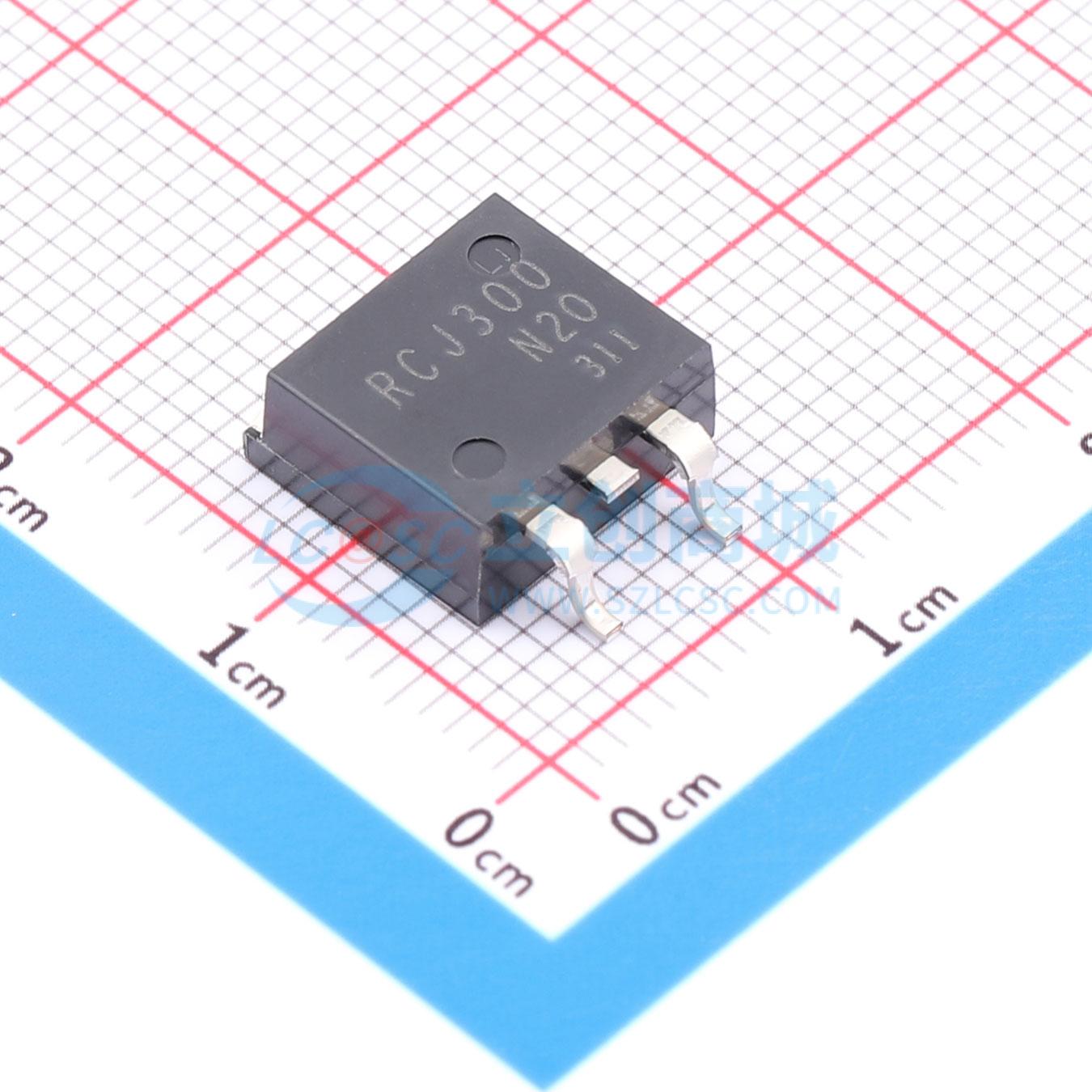

RCJ300N20TL
1个N沟道 耐压:200V 电流:30A
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RCJ300N20TL
- 商品编号
- C3278387
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 80mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.56W；40W | |
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 3.2nF | |
| 工作温度 | - |
商品概述
采用LFPAK56D封装（半桥配置）的双路逻辑电平N沟道MOSFET，使用Trench 9 TrenchMOS技术。本产品已按照AEC-Q101标准进行设计和认证。 高端FET的源极（S1）与低端FET的漏极（D2）内部相连，使该器件非常适合在高性能汽车PWM应用中用作半桥开关。
商品特性
- 低导通电阻
- 快速开关速度
- 驱动电路简单
- 易于并联使用
- 引脚无铅电镀;符合RoHS标准
- 100%雪崩测试
应用领域
- 开关电源
- 汽车电机驱动
- 汽车电磁阀驱动
