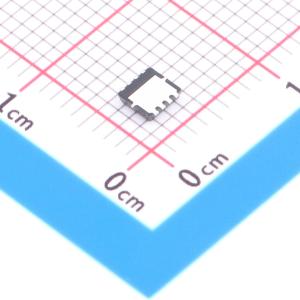

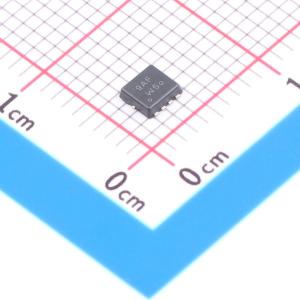

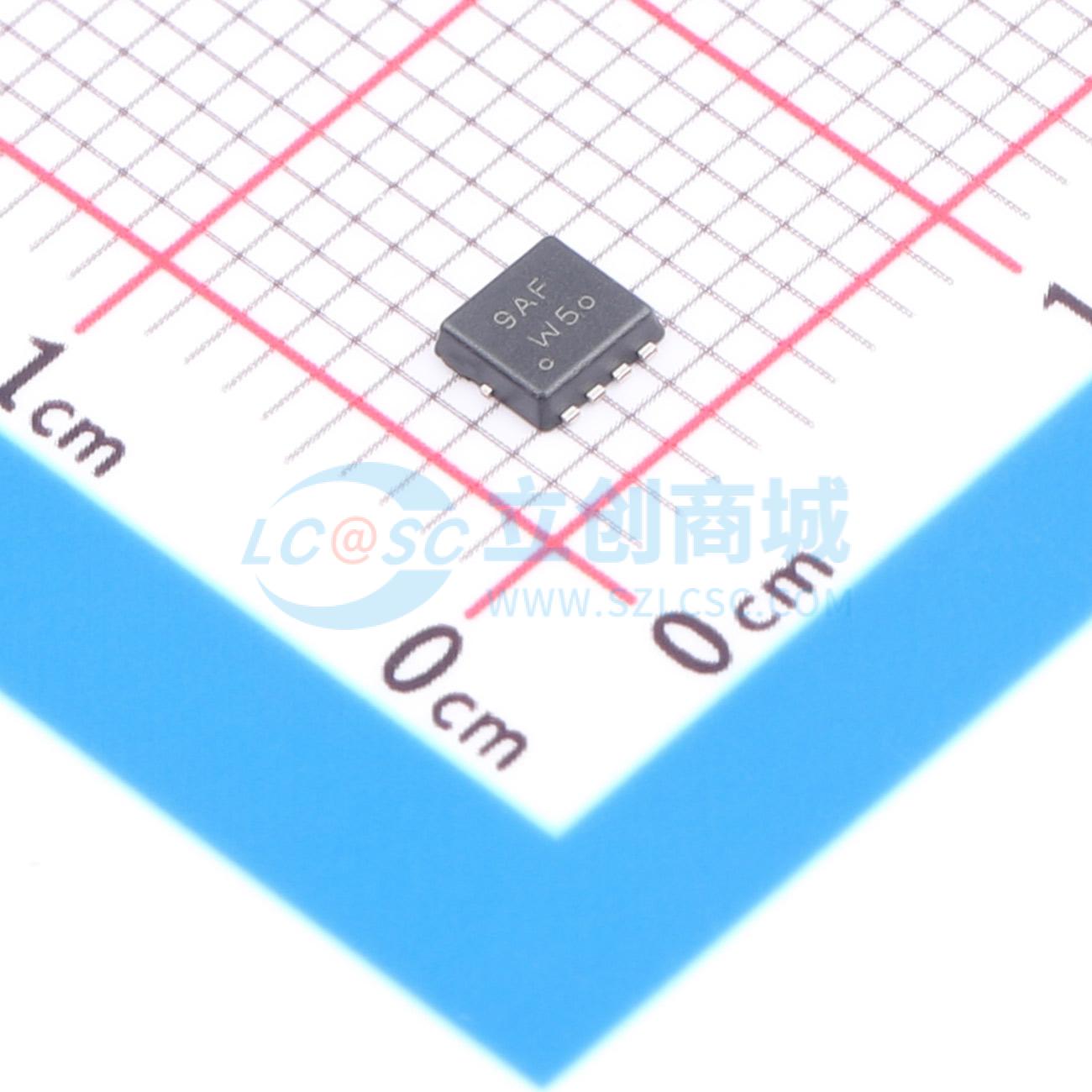

PXN6R7-30QLJ
30V, N通道, 增强模式场效应晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PXN6R7-30QLJ
- 商品编号
- C3278433
- 商品封装
- MLPAK(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12.7A | |
| 导通电阻(RDS(on)) | 6.7mΩ@10V | |
| 耗散功率(Pd) | 40.3W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24.8nC@10V | |
| 输入电容(Ciss) | 1.15nF | |
| 反向传输电容(Crss) | 66pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 380pF |
商品概述
这款63 W非对称Doherty射频功率LDMOS晶体管专为覆盖1805至1995 MHz频率范围的蜂窝基站应用而设计。
商品特性
- 逻辑电平兼容
- 沟槽MOSFET技术
- 极低的QG和QGD,可实现高系统效率,尤其在较高开关频率下
- 具有软恢复功能的超快速开关
- 低尖峰和振铃,适用于低电磁干扰设计
- MLPAK33封装(3.3 x 3.3 mm占位面积)
应用领域
- 直流到直流转换
- 电池管理
- 低端负载开关
- 开关电路
