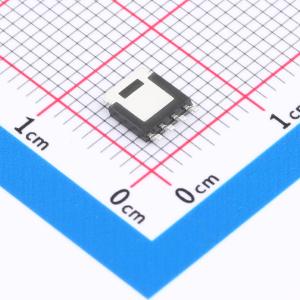

温馨提醒：图片仅供参考，商品以实物为准
PSMN6R0-30YLDX
1个N沟道 耐压:30V 电流:66A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用LFPAK56封装的逻辑电平栅极驱动N沟道增强型MOSFET。采用独特“肖特基增强（SchottkyPlus）”技术的NextPowerS3产品组合，可实现通常与集成肖特基或类肖特基二极管的MOSFET相关的高效率、低尖峰性能，同时又不会出现令人头疼的高漏电流问题。NextPowerS3特别适用于高开关频率下的高效率应用
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN6R0-30YLDX
- 商品编号
- C3278351
- 商品封装
- LFPAK56(PowerSO-8)
- 包装方式
- 编带
- 商品毛重
- 0.141867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 66A | |
| 导通电阻(RDS(on)) | 8.35mΩ@4.5V | |
| 耗散功率(Pd) | 47W | |
| 阈值电压(Vgs(th)) | 2.2V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.5nC@4.5V | |
| 输入电容(Ciss) | 832pF | |
| 反向传输电容(Crss) | 64pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 587pF |
商品概述
采用LFPAK56封装的逻辑电平栅极驱动N沟道增强型MOSFET。安世半导体（Nexperia）采用独特“肖特基增强（SchottkyPlus）”技术的NextPowerS3产品组合，可实现高效率、低尖峰性能，与集成肖特基或类肖特基二极管的MOSFET通常具备的性能相当，但不会出现高漏电流问题。NextPowerS3特别适合高开关频率下的高效应用。
商品特性
- 超低QG、QGD和QOSS，可实现高系统效率，尤其在较高开关频率下
- 具有软恢复功能的超快速开关；s因子 > 1
- 低尖峰和振铃，适用于低EMI设计
- 独特的“肖特基增强（SchottkyPlus）”技术；在25°C时漏电流 < 1 μA，具备类肖特基性能
- 针对4.5 V栅极驱动进行优化
- 低寄生电感和电阻
- 高可靠性夹片键合和焊料芯片贴装Power SO8封装；无胶水、无引线键合，可在175°C下使用
- 可进行波峰焊接；外露引脚便于进行最佳目视焊接检查
应用领域
- 服务器和电信设备的板载DC-DC解决方案
- 电信应用中的二次侧同步整流
- 电压调节器模块（VRM）
- 负载点（POL）模块
- V-core、ASIC、DDR、GPU、VGA和系统组件的电源供应
- 有刷和无刷电机控制
