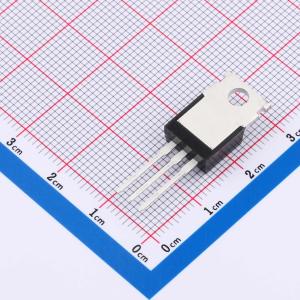

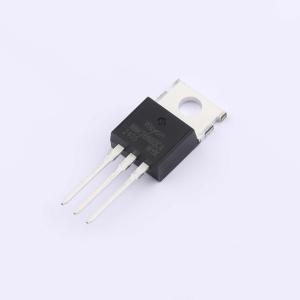

温馨提醒：图片仅供参考，商品以实物为准
WMK36N60C4
600V, 36A, 650V 超级结功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WMOS™ C4是第四代超结MOSFET产品系列，它采用电荷平衡技术，具备极低的导通电阻和栅极电荷性能。WMOS™ C4适用于对功率密度和效率要求极高的应用场景。
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WMK36N60C4
- 商品编号
- C3030923
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.794克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 36A | |
| 导通电阻(RDS(on)) | 97mΩ@10V | |
| 耗散功率(Pd) | 277W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 14.2nC@10V | |
| 输入电容(Ciss) | 2.25nF | |
| 反向传输电容(Crss) | 2.8pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 最大结温(Tj)下,VDS = 650 V
- 典型导通电阻RDS(on) = 0.08 Ω
- 100%经过非钳位感性开关(UIS)测试
- 无铅镀层,无卤素
应用领域
- LED照明
- 充电器
- 适配器
- 个人电脑(PC)
- 液晶电视(LCD TV)
- 服务器
