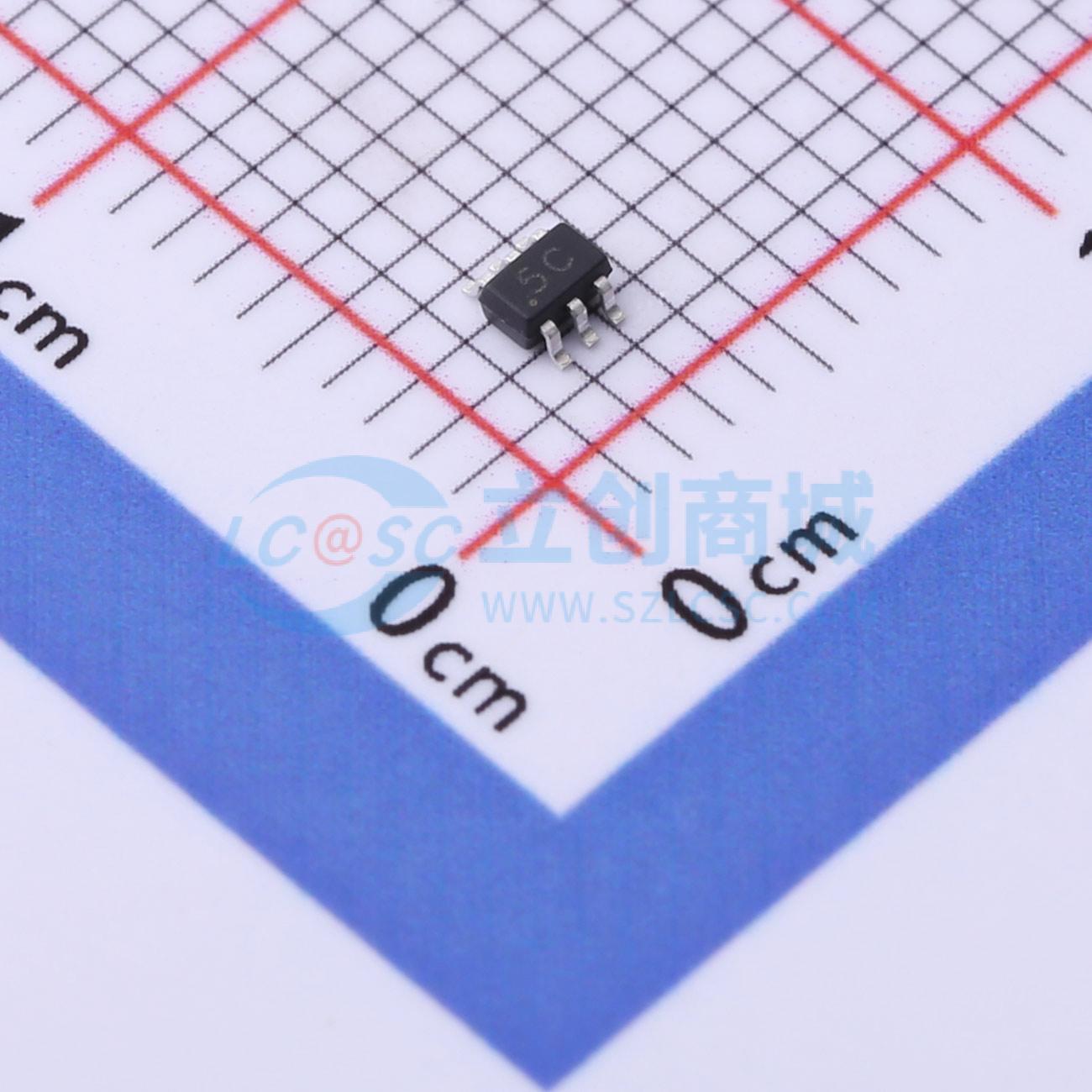

温馨提醒：图片仅供参考，商品以实物为准

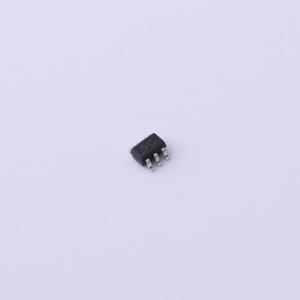

SMF05C
单向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20μs）(PPP):100W 峰值反向工作电压(VRWM):5V 击穿电压(VBR):6V 最大钳位电压（VC）:15.5V 结电容（CJ):55PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SMF05C
- 商品编号
- C2995323
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- 接触放电 ±12kV
- 空气放电 ±17kV
- 峰值脉冲功率 100W (8/20μs)
- 低钳位电压
- 工作电压 5V
- 低漏电流
- 符合 RoHS 标准
- 保护 5 条单向线路
- 典型电容值 100pF
应用领域
- 手机及配件
- 无绳电话
- 个人数字助理
- 笔记本电脑与手持设备
- 数码相机
- 便携式仪器
