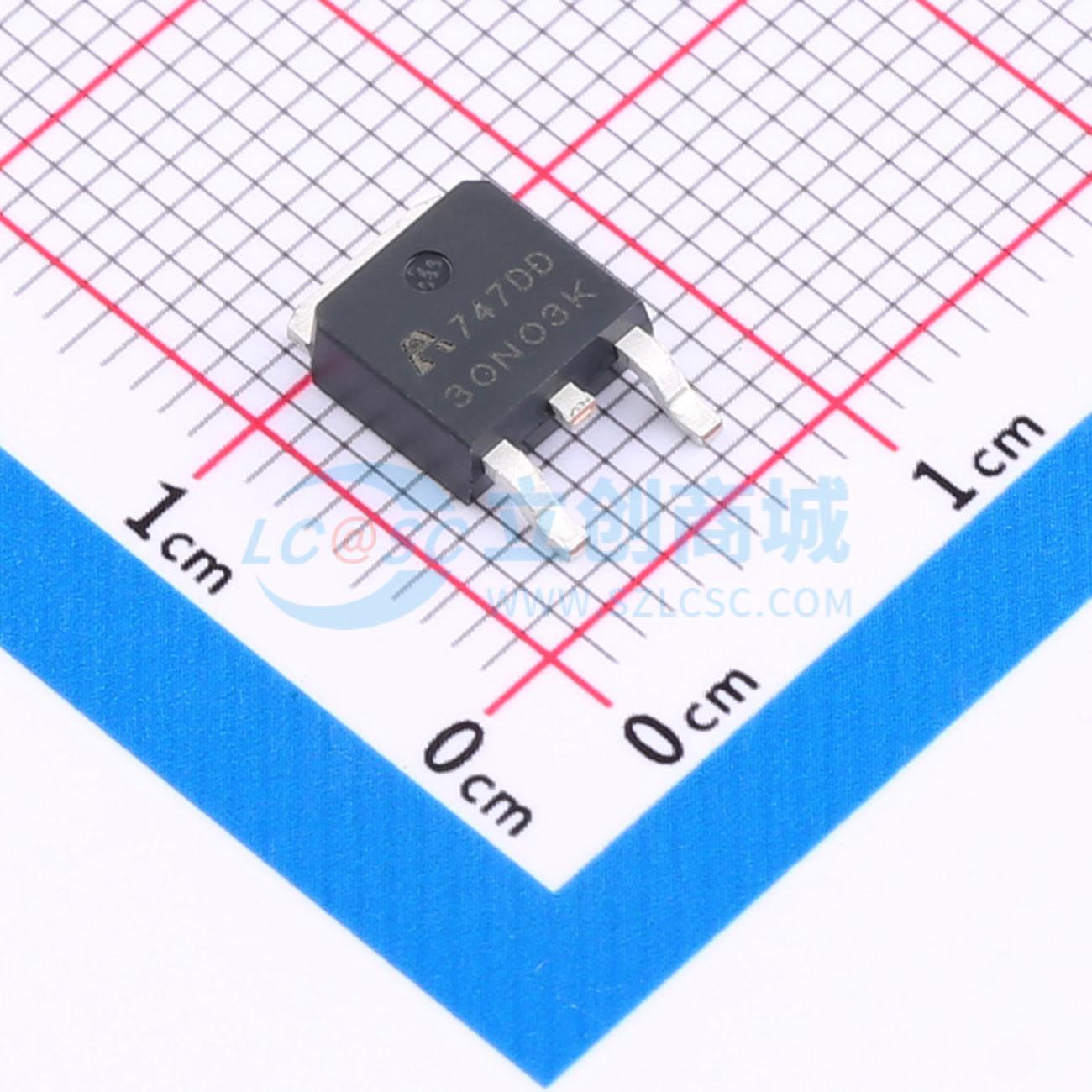

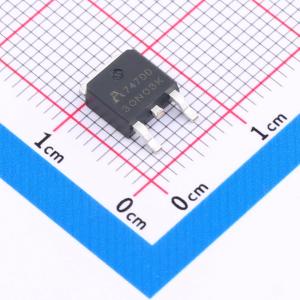

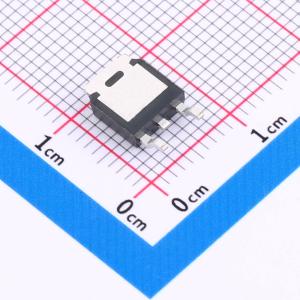

温馨提醒：图片仅供参考，商品以实物为准
AP30N03K
1个N沟道 耐压:30V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的沟槽技术和设计，可提供出色的导通电阻和较低的栅极电荷，适用于各种应用。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP30N03K
- 商品编号
- C2995327
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 45W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 4.1nC | |
| 输入电容(Ciss) | 350pF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品特性
- 漏源电压VDS = 30V,漏极电流ID = 30A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 20 mΩ
- 当栅源电压VGS = 5V时,导通电阻RDS(ON) < 26 mΩ
- 高密度单元设计,实现超低导通电阻
- 具备完整的雪崩电压和电流特性
- 高单脉冲雪崩能量EAS,稳定性和一致性良好
- 采用散热性能良好的封装
- 特殊工艺技术,具备高静电放电(ESD)能力
应用领域
-功率开关应用-硬开关和高频电路-不间断电源
