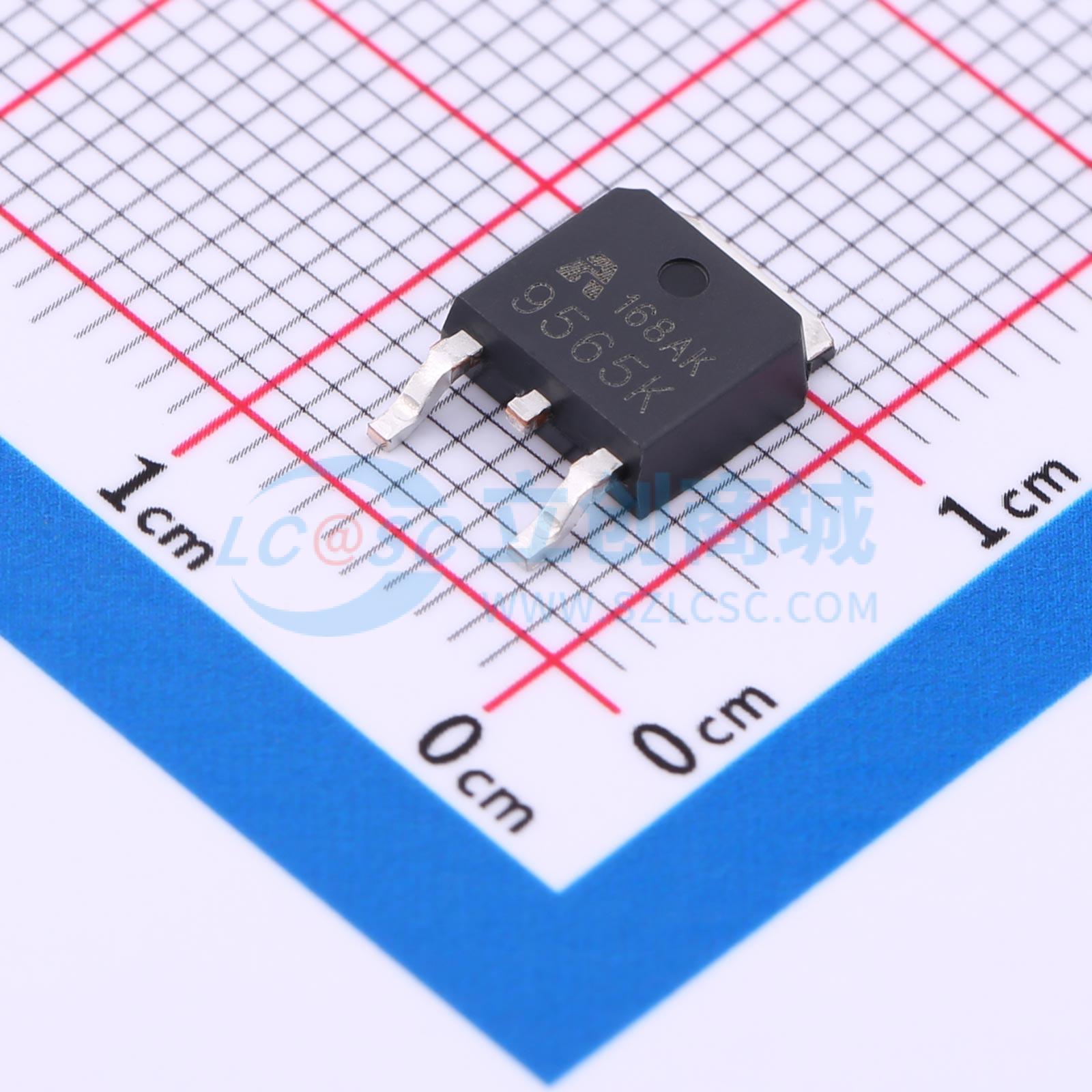

温馨提醒：图片仅供参考，商品以实物为准
AP9565K
1个P沟道 耐压:40V 电流:24.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP9565K系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可广泛应用于各种电源领域。TO - 252封装在所有采用红外回流技术的商业 - 工业表面贴装应用中广受欢迎，并且由于其连接电阻低，适用于大电流应用
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP9565K
- 商品编号
- C2995338
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 24.5A | |
| 导通电阻(RDS(on)) | 60mΩ@4.5V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 18nC | |
| 输入电容(Ciss) | 1.36nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 110pF |
商品特性
- 85V、120A
- 在VGS = 10V时，RDS(ON) < 6 mΩ
- 先进沟槽功率MOSFET
- 提供出色的RDS(ON)和低栅极电荷
应用领域
- DC/DC转换器
- 便携式设备负载开关
- 电池开关
- 整流器
