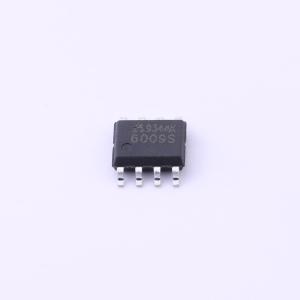

温馨提醒：图片仅供参考，商品以实物为准
AP6009S
1个N沟道 耐压:60V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AP6009S采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的 $\mathsf{R_{DS(ON)}}$。它可用于多种应用场景。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP6009S
- 商品编号
- C2995346
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 18mΩ@10V | |
| 耗散功率(Pd) | 2.6W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58nC@10V | |
| 输入电容(Ciss) | 2.18nF | |
| 反向传输电容(Crss) | 270pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 350pF |
商品概述
LX2302S结合先进的沟槽技术，可提供出色的RDS(ON)。该器件适用于作为负载开关或PWM应用。
商品特性
- 漏源电压VDS = 60V,漏极电流ID = 9A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 18 mΩ(典型值:14 mΩ)
- 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) < 21 mΩ(典型值:17.5 mΩ)
- 高密度单元设计,实现极低的导通电阻Rdson
- 雪崩电压和电流特性完全表征
- 栅漏电荷低,可降低开关损耗
应用领域
- 功率开关应用
- 负载开关
