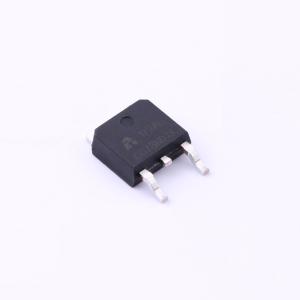

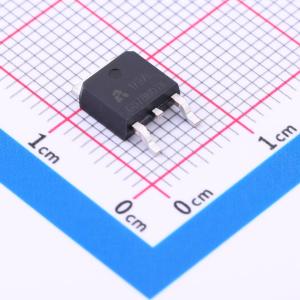

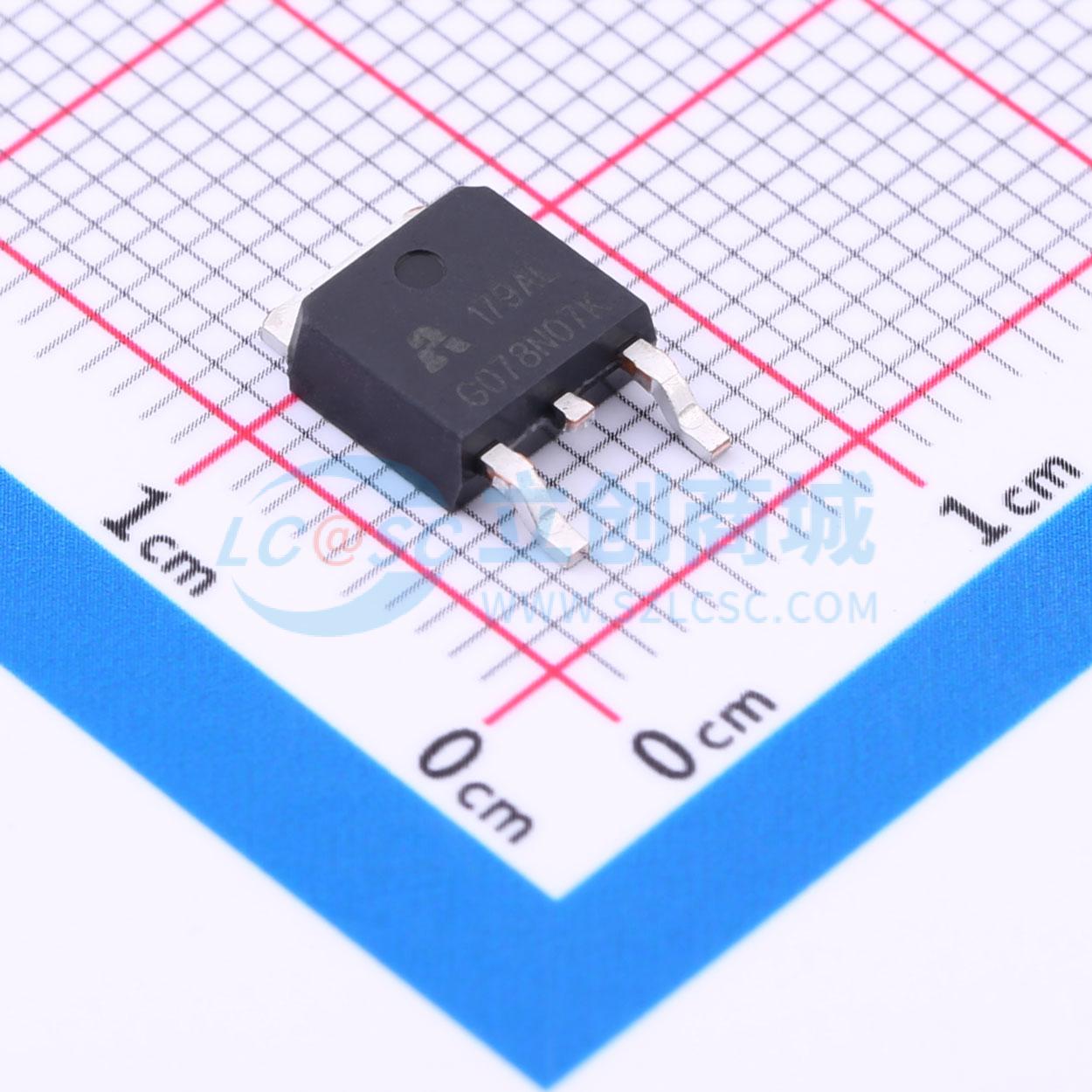

温馨提醒：图片仅供参考，商品以实物为准
APG078N07K
1个N沟道 耐压:70V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：70V, 80A。 RDS(ON) < 7.8mΩ @VGS = 10V，典型值为6.7mΩ。 先进的沟槽功率MOSFET。 提供出色的RDS(ON)和低栅极电荷。应用：DC/DC转换器。 便携式设备的负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- APG078N07K
- 商品编号
- C2995332
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 70V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7.8mΩ@10V | |
| 耗散功率(Pd) | 45W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 1.466nF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 770pF |
商品特性
- -20V，-50A
- 在VGS = -4.5 V时，RDS(ON) < 8.5 mΩ
- 在VGS = -2.5 V时，RDS(ON) < 12 mΩ
- 先进沟槽技术
- 产品无铅
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用-负载开关-电源管理
