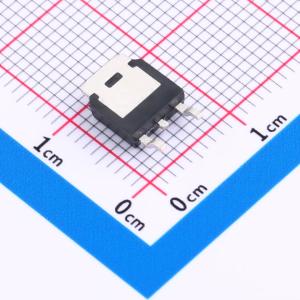

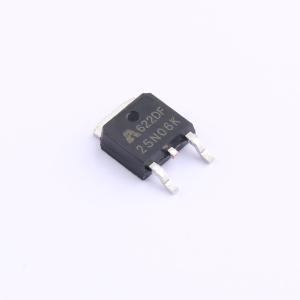

温馨提醒：图片仅供参考，商品以实物为准

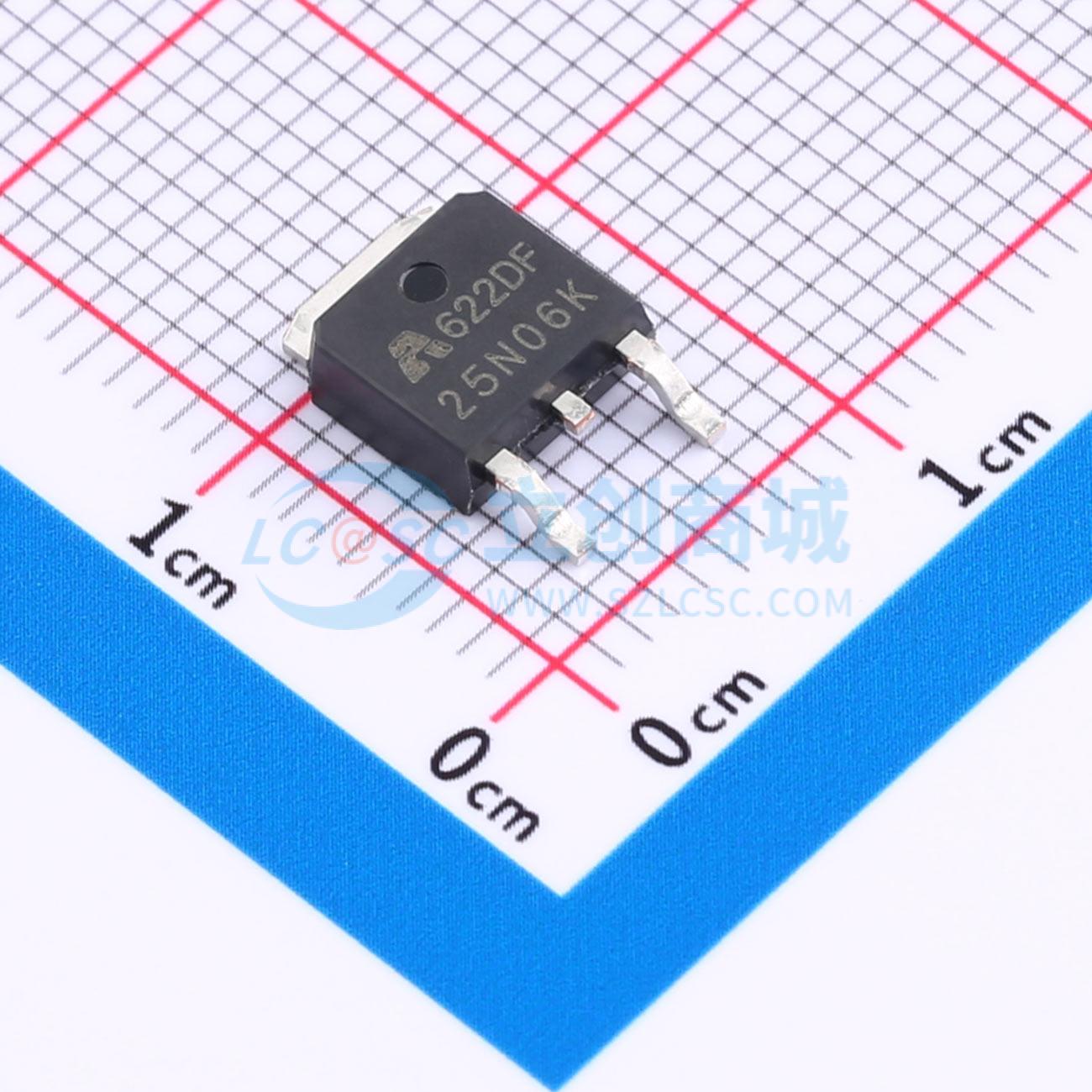

AP25N06K
N沟道增强型MOSFET 1个N沟道 耐压:60V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 25N06采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻Rps(on)。它可用于多种应用场景。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP25N06K
- 商品编号
- C2995328
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 49nC@10V | |
| 输入电容(Ciss) | 1.89nF@30V | |
| 反向传输电容(Crss) | 132pF@30V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品特性
- 40V、70A
- 当VGS = 10V时，RDS(ON) < 5.9mΩ，典型值为5.0mΩ
- 当VGS = 4.5V时，RDS(ON) < 10mΩ，典型值为7.5mΩ
- 先进沟槽技术
- 符合无铅产品要求
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
