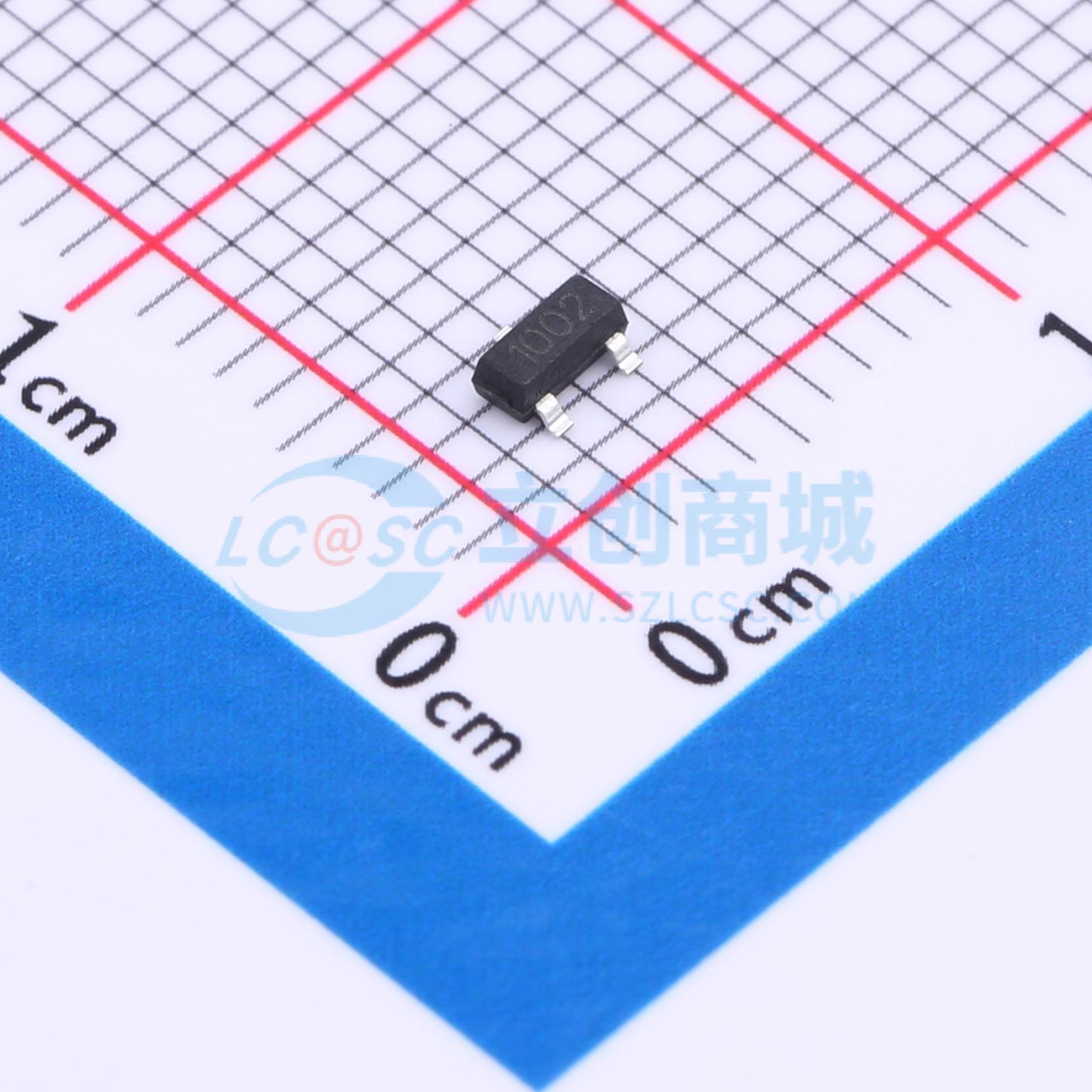

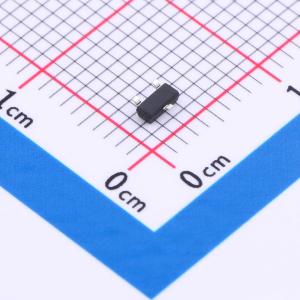

温馨提醒：图片仅供参考，商品以实物为准
AP1002
1个N沟道 耐压:100V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1002采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（Rds(on)）。它可应用于多种领域。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP1002
- 商品编号
- C2995324
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 250mΩ@10V | |
| 耗散功率(Pd) | 1.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 5.2nC@10V | |
| 输入电容(Ciss) | 190pF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 22pF |
商品概述
AP4946S系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可广泛应用于各种电源领域。 SO-8封装在所有采用红外回流技术的商业-工业表面贴装应用中广受青睐，适用于电压转换或开关应用。
商品特性
- 较低的栅极电荷
- 简单的驱动要求
- 快速的开关特性
- 符合RoHS标准且无卤
