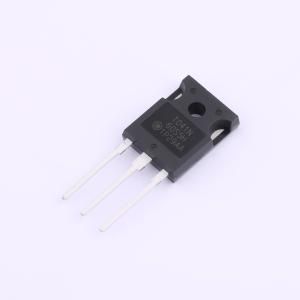

NTHL041N60S5H

N沟道,电流:57A,耐压:600V

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: NTHL041N60S5H
商品编号: C2902233

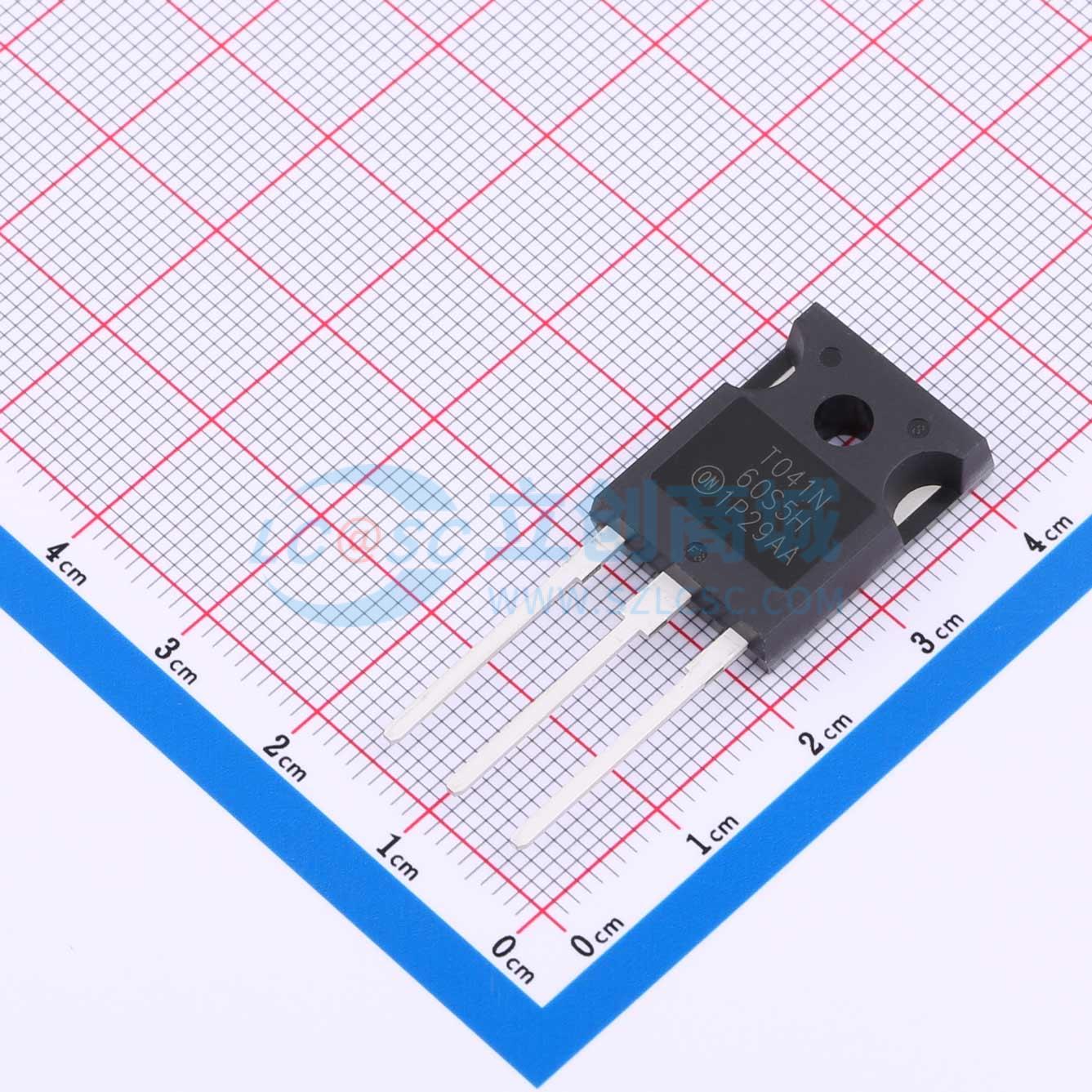

商品封装: TO-247-3
包装方式: 管装
商品毛重: 7.1克(g)

商品参数

商品概述

SUPERFET III MOSFET是全新的高压超结（SJ）MOSFET系列，采用电荷平衡技术，具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大限度地降低传导损耗，提供卓越的开关性能，并能承受极高的dv/dt速率。因此，SUPERFET III FAST MOSFET系列有助于缩小各类电源系统的体积并提高系统效率。

商品特性

700 V @ TJ = 150°C
典型RDS(on) = 201 mΩ
超低栅极电荷（典型Qg = 24 nC）
低有效输出电容（典型Coss(eff.) = 229 pF）
经过100%雪崩测试
这些器件无铅且符合RoHS标准

应用领域

计算机/显示器电源
电信/服务器电源
工业电源
照明/充电器/适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	600V
	连续漏极电流(Id)	57A
	导通电阻(RDS(on))	41mΩ@10V
	耗散功率(Pd)	329W

	属性	参数值
	阈值电压(Vgs(th))	4.3V@6.7mA
	栅极电荷量(Qg)	108nC@10V
	输入电容(Ciss)	5.84nF@400V
	反向传输电容(Crss)	155pF@400V
	工作温度	-55℃~+150℃
	类型	N沟道
