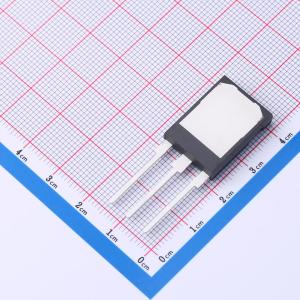

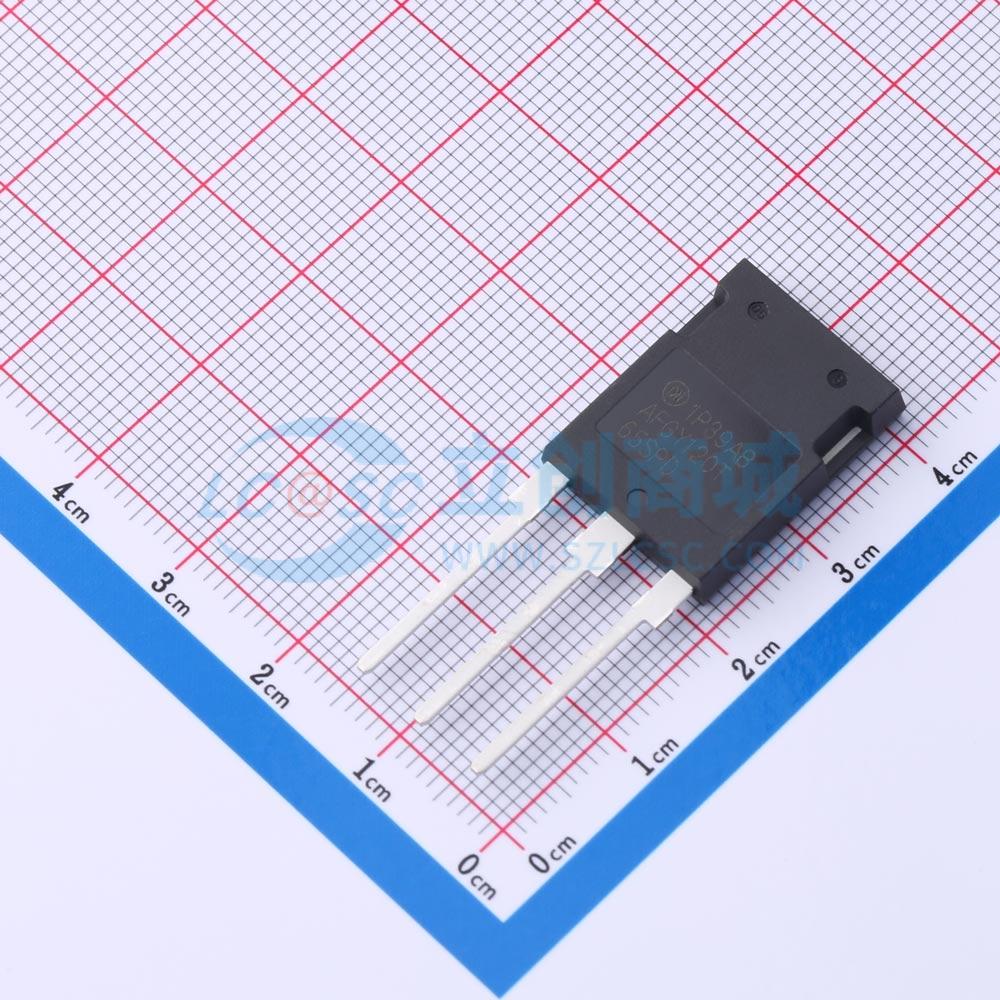

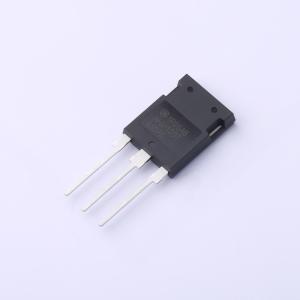

温馨提醒：图片仅供参考，商品以实物为准
AFGY120T65SPD
650V 160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 通过 AEC Q101 认证的 AFGY120T65SPD，在各种应用中实现高效运行时，具有极低的导通和开关损耗，具备出色的瞬态可靠性和低电磁干扰（EMI）特性。同时，该器件还具有卓越的并联运行性能和均衡的电流分配优势。
- 品牌名称
- onsemi(安森美)
- 商品型号
- AFGY120T65SPD
- 商品编号
- C2902243
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 160A | |
| 耗散功率(Pd) | 714W | |
| 栅极阈值电压(Vge(th)) | 2.05V@15V,120A | |
| 栅极电荷量(Qg) | 125nC |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 40ns | |
| 关断延迟时间(Td(off)) | 80ns | |
| 导通损耗(Eon) | 6.6mJ | |
| 关断损耗(Eoff) | 3.8mJ | |
| 反向恢复时间(Trr) | 107ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
