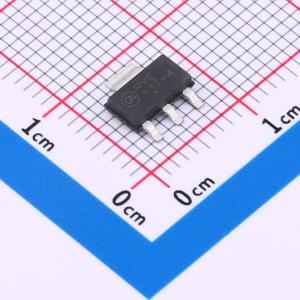

温馨提醒：图片仅供参考，商品以实物为准
LM1117MPX-ADJNOPB
ADJ 输入20V 输出1.25V~13.8V 800mA
SMT扩展库PCB免费打样
- 描述
- 是一种低压差电压调节器，在800mA负载电流下压差为1.2V。有可调版本，仅需两个外部电阻即可将输出电压设置为1.25至13.8V。此外，还有五种固定电压可选，分别为1.8V、2.5V、3.3V和5V。提供限流和热关断功能，其电路经过微调，可确保输出电压精度在±1%以内。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LM1117MPX-ADJNOPB
- 商品编号
- C2902259
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 1.25V~13.8V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | 73dB@(120Hz) | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
与早期的行业标准三端可调稳压器相比，LM1117显著降低了压差，同时提高了输出电压精度和温度稳定性。这些器件具备输出电流限制、安全工作区补偿和热关断保护功能，使其成为众多消费和工业产品供电设计的理想选择。LM1117系列与早期的LM317及其派生器件引脚兼容。
商品特性
- 提供1.8 V、2.5 V、3.3 V、5.0 V固定电压版本和可调版本
- 节省空间的SOT - 223封装
- 电流限制和热保护
- 输出电流800 mA
- 线性调整率0.2%（最大值）
- 负载调整率0.4%（最大值）
- 温度范围：-40℃至125℃
- 这些器件为无铅产品
应用领域
- 开关型DC - DC转换器的后置稳压器
- 高效线性稳压器
- 电池充电器
- 便携式仪器
- 有源SCSI终端稳压器
