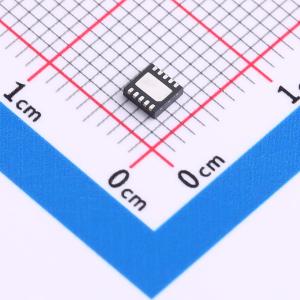

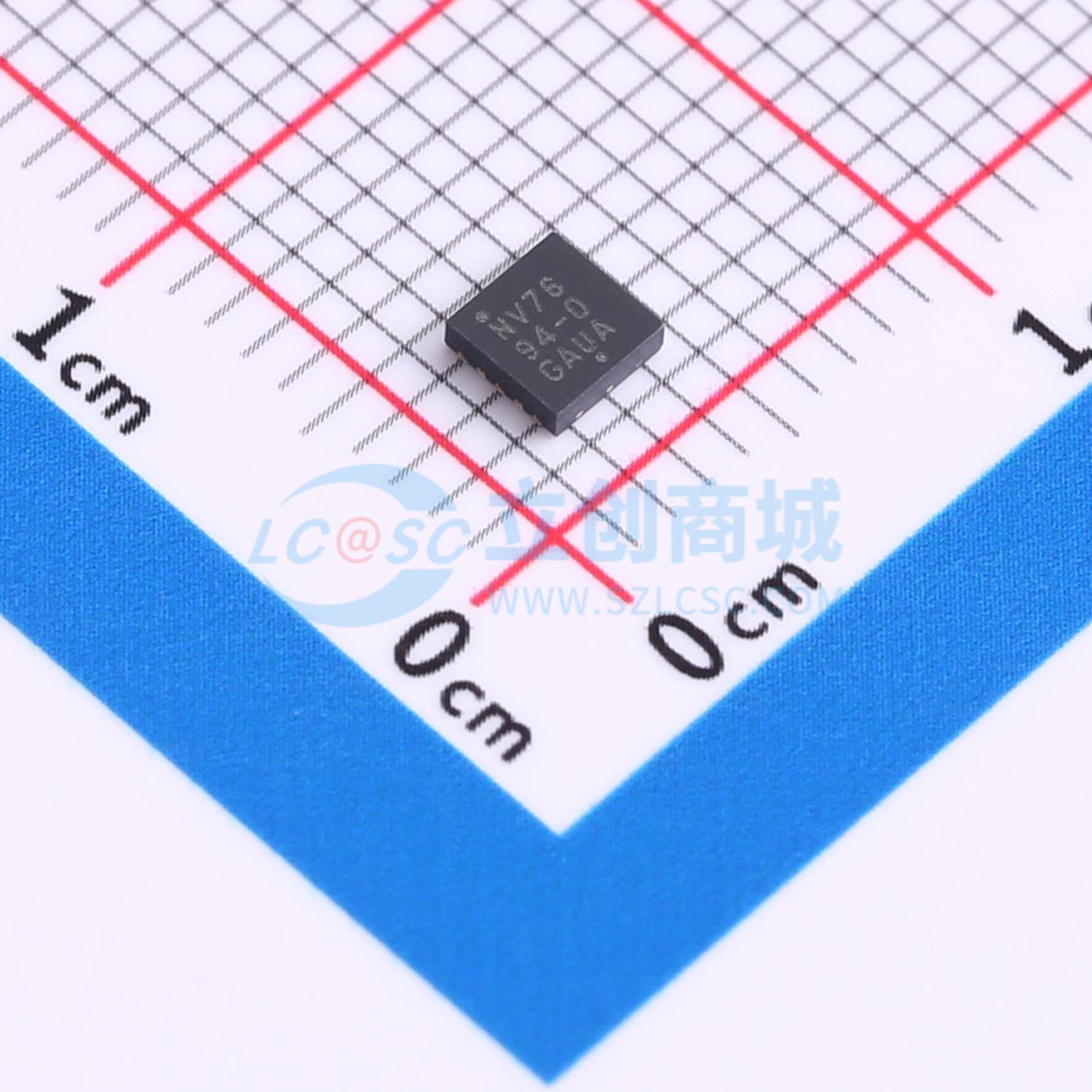

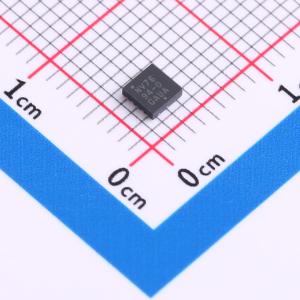

NCV7694MW0R2G
用于汽车应用的红外LED照明安全控制器以补充图像传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV7694 是一种使用外部MOSFET驱动红外LED串的设备。红外LED用于照亮图像传感器周围的环境，而NCV7694通过在故障条件下切断电源来确保这些LED不会损伤用户的眼睛。该驱动器具有防止红外LED开启时间过长或开启频率过高的功能，最大TON时间和最大频率分别由外部电阻R_ETL和R_FRL定义。带有硬件互锁的LED驱动器可以在控制信号失效或LED电源路径发生故障时帮助保护用户的眼睛。可以通过与MOSFET晶体管串联的外部电阻编程设置LED亮度级别。该设备可以检测开路、对地短路以及VS故障，并将这些故障报告给DIAG引脚，从而直接禁用DC/DC转换器以防止可能的损坏。NCV7694采用10引脚DFN封装。NCV7694 包括一些安全特性，如用于LED串驱动的恒定电流输出、FLASH输入引脚、开路LED诊断检测、对地短路及VS检测，以及欠压和过温保护。它符合AEC-Q100标准并支持PPAP，适用于汽车应用。该设备还支持ASIL-A安全设计，并符合ISO26262标准。它采用可润湿侧翼封装，以增强光学检查，并且是无铅的。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7694MW0R2G
- 商品编号
- C2902276
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 7V~28V | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 10% |
商品概述
NCV7694 是一种使用外部MOSFET驱动红外LED串的设备。红外LED用于照亮图像传感器周围的环境，而NCV7694通过在故障条件下切断电源来确保这些LED不会损伤用户的眼睛。该驱动器具有防止红外LED开启时间过长或开启频率过高的功能，最大TON时间和最大频率分别由外部电阻R_ETL和R_FRL定义。
带有硬件互锁的LED驱动器可以在控制信号失效或LED电源路径发生故障时帮助保护用户的眼睛。可以通过与MOSFET晶体管串联的外部电阻编程设置LED亮度级别。该设备可以检测开路、对地短路以及VS故障，并将这些故障报告给DIAG引脚，从而直接禁用DC/DC转换器以防止可能的损坏。NCV7694采用10引脚DFN封装。
NCV7694 包括一些安全特性，如用于LED串驱动的恒定电流输出、FLASH输入引脚、开路LED诊断检测、对地短路及VS检测，以及欠压和过温保护。它符合AEC-Q100标准并支持PPAP，适用于汽车应用。该设备还支持ASIL-A安全设计，并符合ISO26262标准。它采用可润湿侧翼封装，以增强光学检查，并且是无铅的。
商品特性
- 用于LED串驱动的恒流输出
- FLASH输入引脚
- 开路LED诊断检测
- LED短路到GND和VS检测
- 防止开启时间过长的安全特性
- 防止频繁开启的安全特性
- 定义最大开启时间的外部电阻
- 定义最小关闭时间的外部电阻
- 针对外部电阻短路到地和开路的保护
- 欠压和过温检测及保护
- 符合AEC-Q100标准并具备PPAP能力
- ASIL-A安全设计，符合ISO26262标准
- 10引脚封装
- 可润湿侧翼封装以增强光学检查
- 这些是无铅设备
应用领域
- 车内监控传感器
- 汽车摄像头红外照明
- 机器视觉系统
- 监控系统
