商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | - | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述

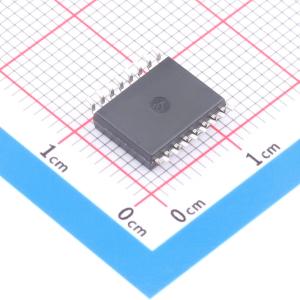

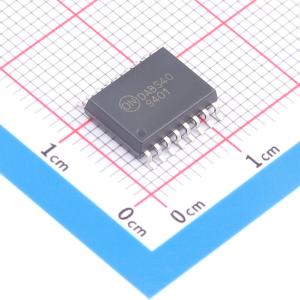

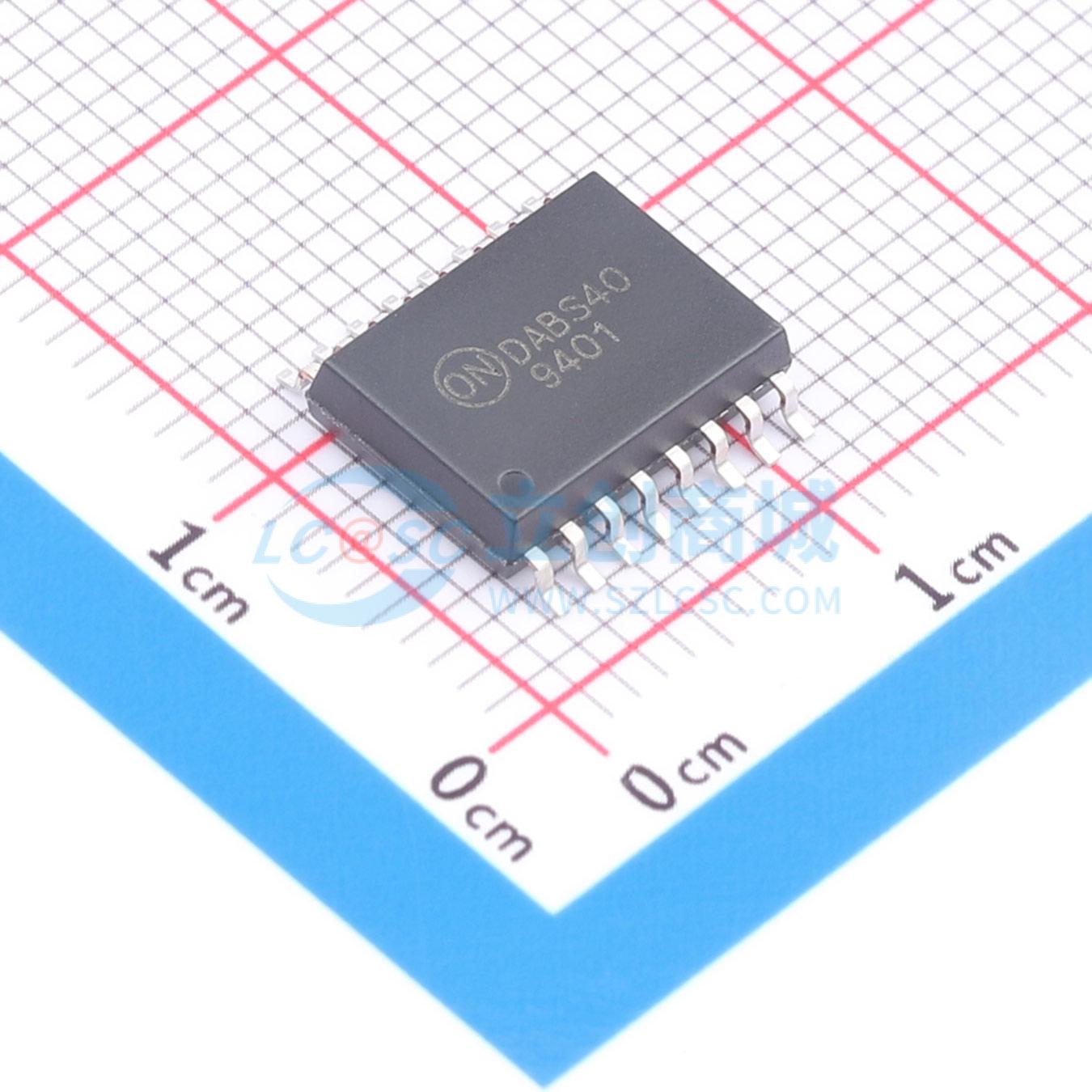

NCID9401和NCID9411是具有输出使能功能的四通道高速电流隔离型数字隔离器。该器件支持隔离通信，从而允许数字信号在系统之间进行通信，而不会产生接地环路或危险电压。 它采用安森美半导体（ON Semiconductor）获得专利的片外电容电流隔离技术和优化的IC设计，以实现高绝缘性和高抗噪性，具有高共模抑制和电源抑制特性。厚陶瓷基板制成的电容器，其厚度约为片上薄膜电容器和无芯变压器的25倍。其结果是，数字隔离器兼具电气性能优势和类似光耦合器的>0.5 mm绝缘屏障的安全可靠性。 该器件采用16引脚宽体小外形封装。
商品特性
- 片外电容隔离，实现可靠的高压绝缘
- 绝缘距离（DTI）：≥0.5 mm
- 最大工作绝缘电压：2000 Vpeak
- 双向通信
- 最小共模抑制比为100 kV/μs
- 爬电距离和电气间隙为8 mm，实现可靠的高压绝缘
- 在2.5 V至5.5 V电源电压和-40℃至125℃扩展温度范围内保证性能指标
- 过温检测
- 输出使能功能（初级侧和次级侧）
- 适用于汽车及其他需要独特现场和控制变更要求的应用的NCIV前缀；符合AEC - Q100标准，具备生产件批准程序（PPAP）能力（待定）
- 安全和法规认证
- UL1577，5000 VRMS，持续1分钟
- DIN VDE V 0884 - 11（待定）
应用领域
- 隔离式PWM控制
- 工业现场总线通信
- 微处理器系统接口（SPI、I²C等）
- 可编程逻辑控制
- 隔离式数据采集系统
- 电压电平转换器
