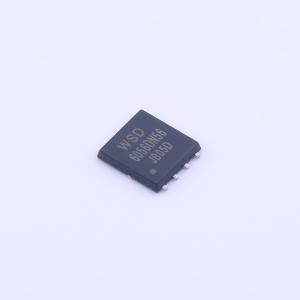

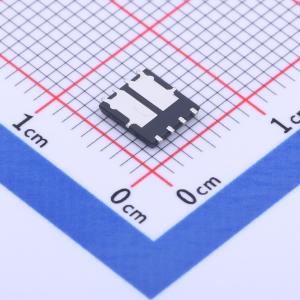

温馨提醒：图片仅供参考，商品以实物为准
WSD6056DN56
N沟道 耐压:60V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- Configuration Dual Type N-Ch VDS(V) 60 VGS(V) 20 ID(A)Max. 45 VGS(th)(v) 1.5 RDS(ON)(m?)@4.228V 20 Qg(nC)@4.5V 17.6 QgS(nC) 2.7 Qgd(nC) 6.3 Ciss(pF) 945 Coss(pF) 275 Crss(pF) 26
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD6056DN56
- 商品编号
- C2758412
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 945pF | |
| 反向传输电容(Crss) | 26pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 275pF |
商品概述
CR4N65F A9K是采用自对准平面技术制造的硅N沟道增强型VDMOSFET，该技术可降低传导损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为TO - 220F，符合RoHS标准。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%保证抗雪崩能力(EAS)
- 提供绿色环保器件
应用领域
- 用于移动主板(MB)、笔记本电脑(NB)、超便携个人电脑(UMPC)、显卡(VGA)的高频负载点同步降压转换器
- 快速开关应用
- 负载开关
