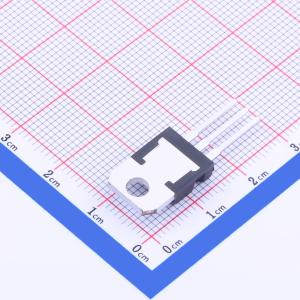

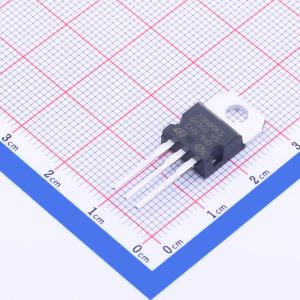

温馨提醒：图片仅供参考，商品以实物为准
STP23N80K5
1个N沟道 耐压:800V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道800 V、0.23 Ohm典型值、16 A MDmesh K5功率MOSFET，TO-220封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP23N80K5
- 商品编号
- C2688569
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 280mΩ@10V | |
| 耗散功率(Pd) | 190W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V@100uA | |
| 栅极电荷量(Qg) | 33nC@10V | |
| 输入电容(Ciss) | 1nF@100V | |
| 反向传输电容(Crss) | 1.5pF@100V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
FDMesh™结合了低导通电阻、快速开关的所有优点，还具备本征快速恢复体二极管。因此，强烈推荐用于桥拓扑结构，特别是零电压开关（ZVS）移相转换器。
商品特性
- 高dv/dt和雪崩能力
- 100%雪崩测试
- 低输入电容和栅极电荷
- 低栅极输入电阻
- 严格的工艺控制和高生产良率
应用领域
- 开关应用
