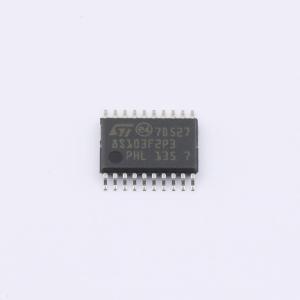

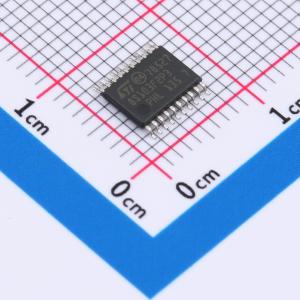

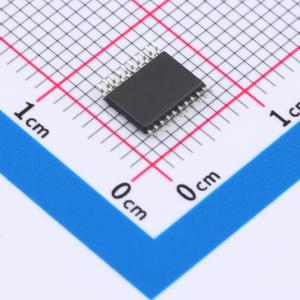

STM8S103F2P3TR

STM8 微控制器规格

核心与架构

• 核心：先进的 16 MHz STM8 核心，采用哈佛架构和三级流水线。
• 扩展指令集：支持增强型指令集以提高性能。

存储器

• 程序存储器：8 Kbyte 闪存，可在 55°C 下经过 10 k 次循环后保持数据 20 年。
• 数据存储器：640 字节真数据 EEPROM，可承受 300 k 次操作。
• RAM：1 Kbyte，为临时数据存储提供快速访问。

电源管理和时钟控制

• 工作电压：2.95 至 5.5 V。
• 灵活的时钟控制：支持 4 个主时钟源，包括低功耗选项。
• 电源管理：提供低功耗模式（等待、活动停止、停止），单独的外设时钟关闭和低消耗复位。
• 时钟安全系统：监控时钟源以防止未经授权的更改。

中断处理

• 嵌套中断控制器：具有 32 个带有嵌套功能的中断，支持多达 27 个外部中断在 6 个向量上。

定时器

• 高级控制定时器：16 位，4 通道，能够进行互补输出、死区插入和灵活同步。
• 通用定时器：16 位，3 通道，支持 IC、OC 或 PWM 配置。
• 基本定时器：8 位，带 8 位预分频器，用于简单的计时任务。
• 自动唤醒定时器：用于节能系统唤醒。
• 窗口看门狗和独立看门狗定时器：确保系统稳定并在超时时重置。

通信接口

• UART：带有时钟输出以实现同步操作，支持智能卡、IrDA 和 LIN 主模式。
• SPI 接口：高达 8 Mbit/s，用于高速数据传输。
• I2C 接口：高达 400 kbit/s，用于双向通信。

模数转换器 (ADC)

• 10 位：提供 ±1 LSB 分辨率的精确转换，支持多达 5 个复用通道、扫描模式和模拟看门狗功能。

I/O 端口

• 多达 28 个 I/O：在一个 32 引脚封装中，包括 21 个高灌电流输出，确保了多样化的连接性和对电流注入的强大抵抗力。

独特特性

• 唯一 ID：每个设备都配备了一个 96 位的唯一密钥，用于识别和安全目的。

这套全面的功能使 STM8 微控制器适用于需要高效处理、可靠内存管理和广泛连接选项的各种应用。
