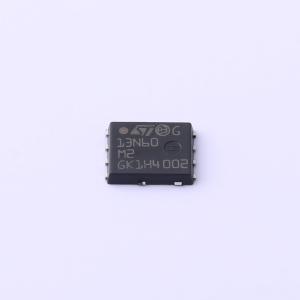

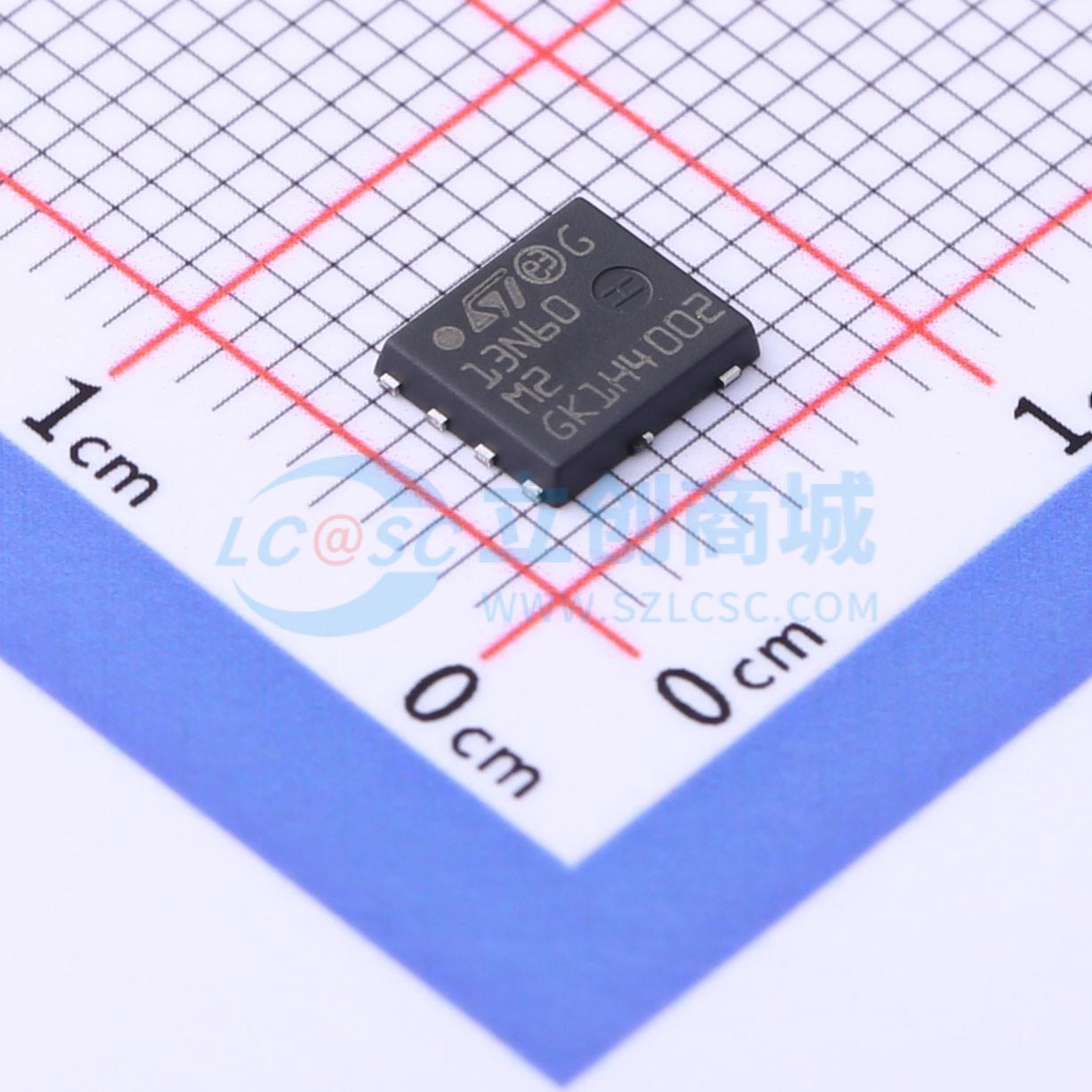

温馨提醒：图片仅供参考，商品以实物为准
STL13N60M2
N沟道,电流:7A,耐压:650V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、0.39 Ohm典型值、7 A MDmesh M2功率MOSFET，PowerFLAT 5x6 HV封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL13N60M2
- 商品编号
- C2688599
- 商品封装
- PowerFLAT-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 420mΩ@10V | |
| 耗散功率(Pd) | 55W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 580pF | |
| 反向传输电容(Crss) | 1.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这些器件是基于创新专有垂直工艺技术的N沟道MDmesh V功率MOSFET，该技术与知名的PowerMESH横向布局结构相结合。由此产生的产品具有极低的导通电阻，这在基于硅的功率MOSFET中是无与伦比的，使其特别适用于需要卓越功率密度和出色效率的应用。
商品特性
- 全球最佳的导通电阻（RDS(on)）与面积乘积
- 更高的漏源击穿电压（VDSS）额定值和高电压变化率（dv/dt）能力
- 出色的开关性能
- 100%经过雪崩测试
应用领域
- 开关应用
