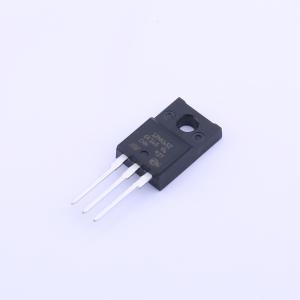

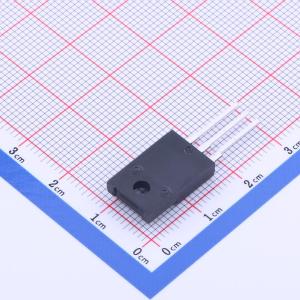

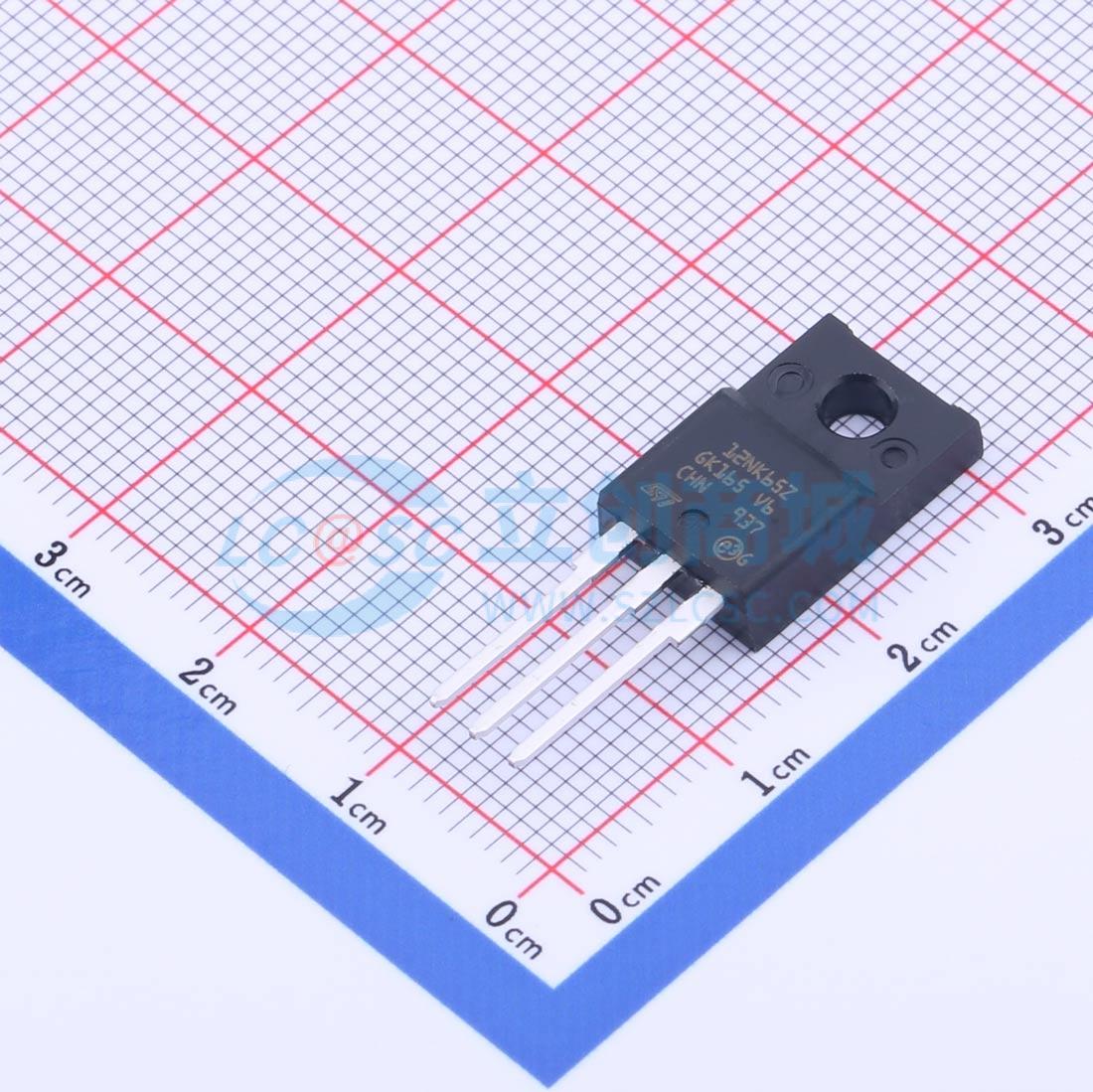

STF12NK65Z
1个N沟道 耐压:650V 电流:10A
- 描述
- 这款高压器件是采用 SuperMESH™ 技术开发的、具备齐纳保护功能的 N 沟道功率 MOSFET，该技术是对成熟的 PowerMESH™ 技术的优化。除了显著降低导通电阻外，这款器件还针对最严苛的应用场景，确保具备高水平的 dv/dt 能力。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STF12NK65Z
- 商品编号
- C2688613
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 700mΩ@10V | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 62.6nC@10V | |
| 输入电容(Ciss) | 1.837nF | |
| 反向传输电容(Crss) | 48.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
SuperMESH™ 系列是通过对意法半导体（ST）成熟的基于条形结构的 PowerMESH™ 布局进行极致优化而得。除了显著降低导通电阻外，还特别注重确保其在最严苛应用场景下具备出色的 dv/dt 能力。该系列产品完善了意法半导体包括创新型 MDmesh™ 产品在内的全系列高压 MOSFET。
商品特性
- 极高的 dv/dt 能力
- 100% 雪崩测试
- 栅极电荷最小化
- 齐纳保护
应用领域
- 开关应用
